FSCUT3000 管材激光切割系统

FSCUT3000S系统专为管材切割控制而设计，支持标准管材（矩形、圆形、椭圆形、椭圆形、长圆形等）、自由形状、槽钢（T/U/H/L形状）的高精度、高效率生产。

状态：
数量：
询价 加入询价篮

  • FSCUT3000

  • FRIENDESS

技术数据

模型

FSCUT3000S

软件

TubePro 管材切割软件/ CypCut 板材切割软件

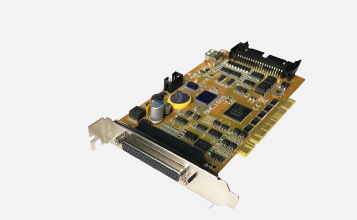

控制卡

BMC1805

接口类型

32位PCI总线，132MB/S

输入输出端子板

BCL3766

电源

24V直流/2A

电机控制

X/Y1/Y2/W轴脉冲输出，最高频率3MHz

X/Y1/Y2轴接入编码器反馈，最高采样频率10MHz

W轴端口可分配给旋转轴或自动对焦单元

工作环境

温度：0-55℃

5%-95%（无凝结）

专用输入

8个限位输入：X/Y1/Y2/W轴正负限位

4个原点输入：X / Y1 / Y2 / W轴原点

专用输出

2路DA：0~10V，50mA

1个PWM，5V/24V可选，精度5KHz（0.1%）

公共输入

15个输入：12个为低电平有效，3个输入可跳线切换为高电平有效。

公共输出

8路继电器输出，负载能力250V AC/5A、30V DC/5A

12路晶闸管输出，DC 24V/500mA

好处

切割技术

支持生产中偏移管材中心误差，提高通孔切割精度。

支持槽钢切割。

支持单独的切角技术。

支持自动上下料流程、循环生产、自动上管。

支持FSCUT2000系统的所有功能。

控制性能

开环控制系统，Friendess第五代运动控制算法。

轨迹精度0.02mm，定位精度0.001mm，重复精度0.003mm。

实时访问编码器反馈，以比较命令和机床路径。
