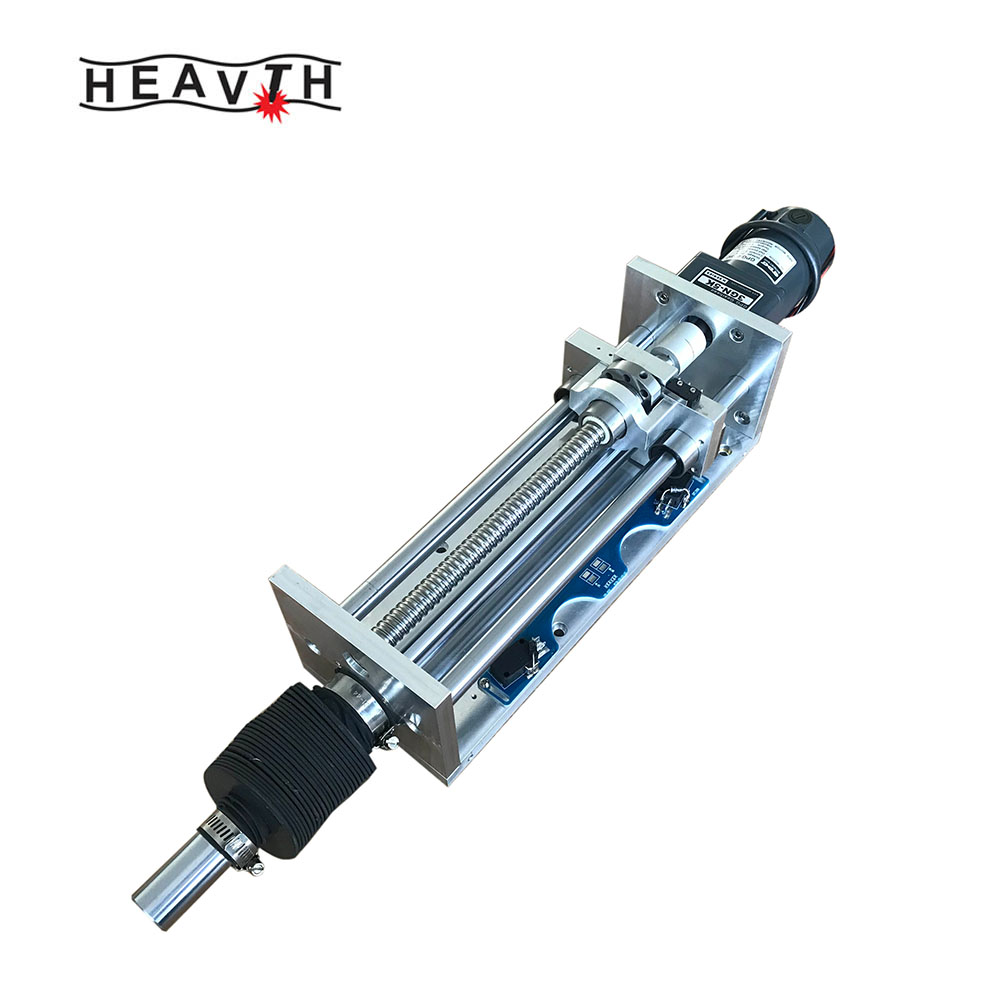

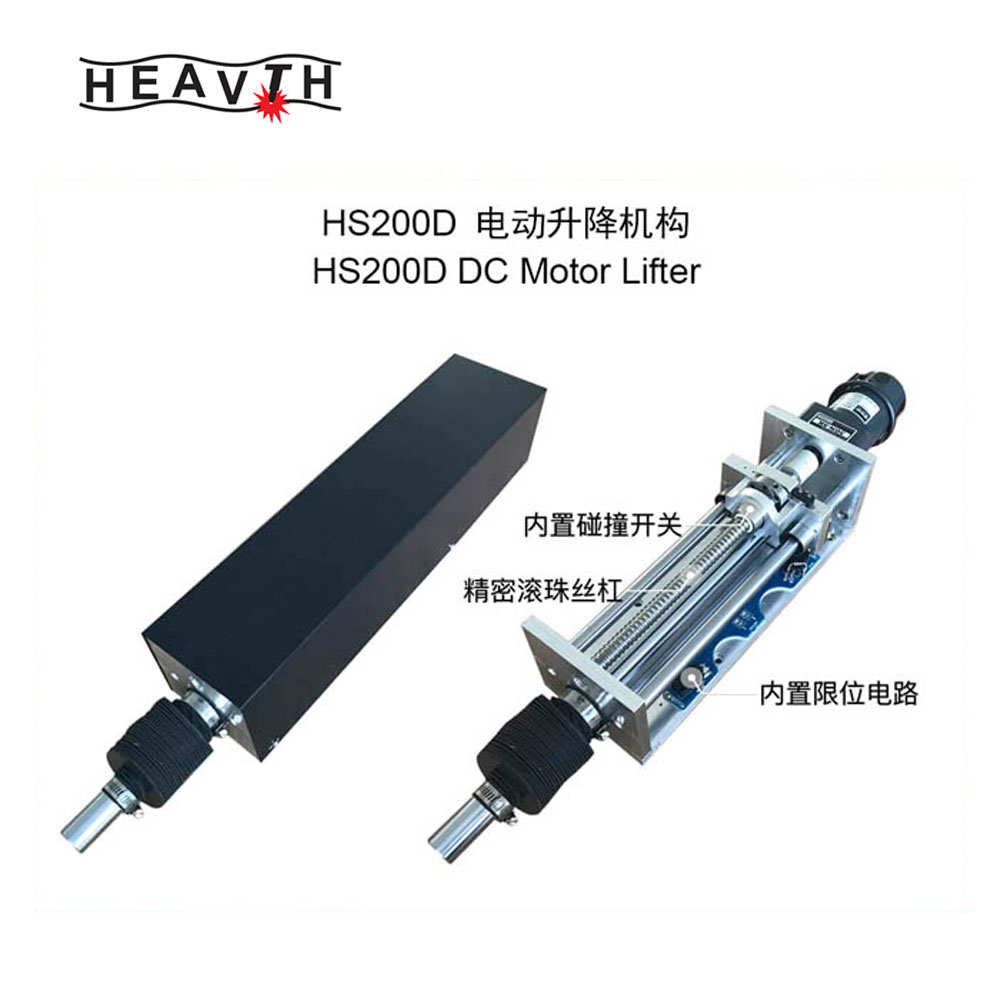

HS200D直流电机升降机

电动升降机构出厂时，电机、丝杆、导轨的间隙已调整好。但运输后，装配位置可能会发生变化，影响切割精度。

在正式安装到机器上之前，请检查以下部件：

1、导轨间隙，导轨是否左右或前后晃动。

2、检查减速电机的螺孔是否与外壳上的螺孔对齐。减速电机和丝杆是否垂直于机构上表面并与调整后的导轨平行。

3、检查限位开关的位置，使其动作可靠，且不致损坏。

如有必要，可按如下方式调整：

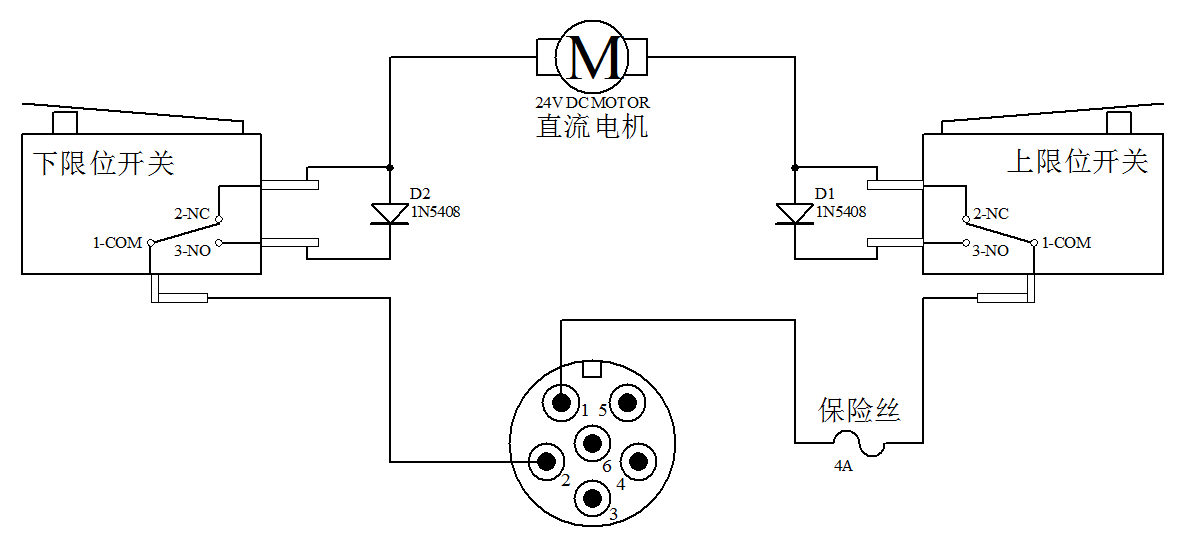

推荐接线图

根据使用要求连接内部电路。使用调高器时，将上下限位连接至调高器相应接口，并注意信号是常开还是常闭。

当没有外接高度控制器时，可以按下图所示接线，使升降机实现上下限位功能。

线路接好后，将航空插头的第一、二脚接直流24V，测试上升和下降方向，上下限位开关是否起到相应的限位作用。

测试完成后，用扎带或保护套整理接线，避免吊装过程中拉扯或划伤。
