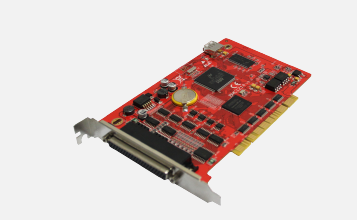

FSCUT4000全闭环系统

FSCUT4000是专为高速、精密应用而设计的闭环激光切割控制系统。它提供最先进的技术，允许在生产中进行自调整和交叉耦合控制刀具路径，提供用户定义的灵活穿孔技术，支持位置同步输出（PSO）等。

状态：
数量：
询价 加入询价篮

  • FSCUT4000

  • FRIENDESS

技术数据

模型

FSCUT4000

控制卡

BMC1214

IO端子

BCL3724

电机控制信号

X/Y1/Y2/W轴模拟量输出，-10~+10V

X/Y1/Y2/W轴接入编码器反馈，最高采样率10MHz

专用输入

4个原点输入：默认低电平有效，支持NO/NC选项

8路限位输入：默认低电平有效，支持NO/NC选项

通用输入

12路输入：默认低电平有效，支持NO/NC选项

IN10/11/12可跳线至高电平有效

软件

塞浦路斯切割

接口类型

32位PCI总线，132MB/S

电源

24V直流/2A

工作环境

温度：0-55℃

湿度：5%-95%（无凝露）

专用输出

4路DA输出：0~10V，50mA

1路PWM输出：5V/24V可选，精度50KHz（0.1%）

公共输出

6路继电器输出：负载250V AC/5A、30V DC/5A

14路晶闸管输出：负载24V DC/500mA

好处

系统特点

灵活的穿孔技术，支持穿孔时自动改变焦点位置。

支持厚材料生产的先进切割技术。

支持电机失控风险检测、找边、自动对焦、换托盘、自动套料、飞切、二维码生成、余料分割、激光头蛙跳等功能。

支持任务调度、多区域生产、扫描二维码导入文件。

支持平滑起始和结束刀具路径的精细切削技术。

控制性能

采用Friendess第四代运动控制算法的闭环控制系统。

理论控制精度0.005mm，实际轨迹精度0.01mm，位置精度0.01mm，重复位置精度0.002mm

最大切割速度80m/min。最大行驶速度200m/min。

最大加速度2.5G。

主从式双驱动控制、交叉耦合控制、速度和加速度前瞻控制。
