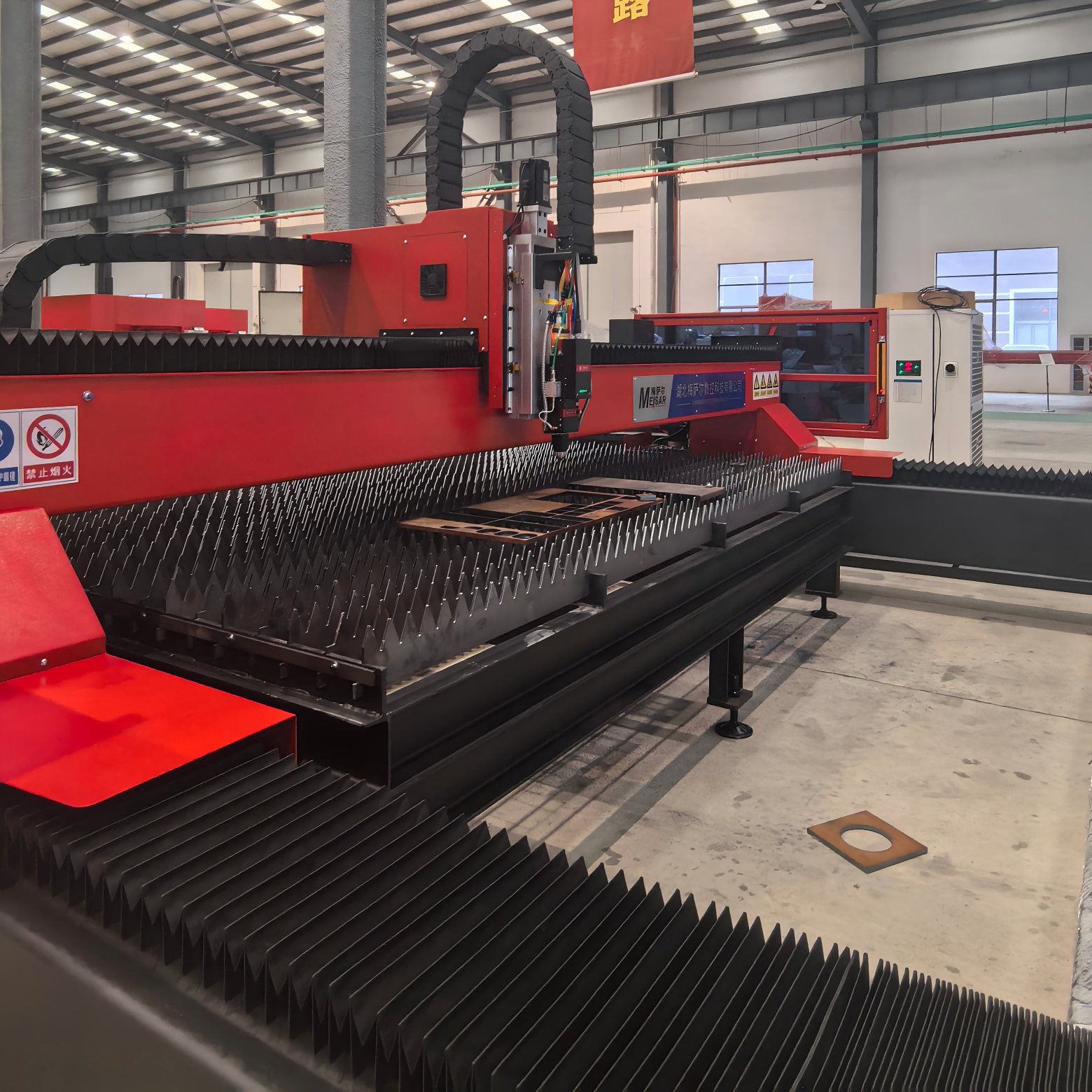

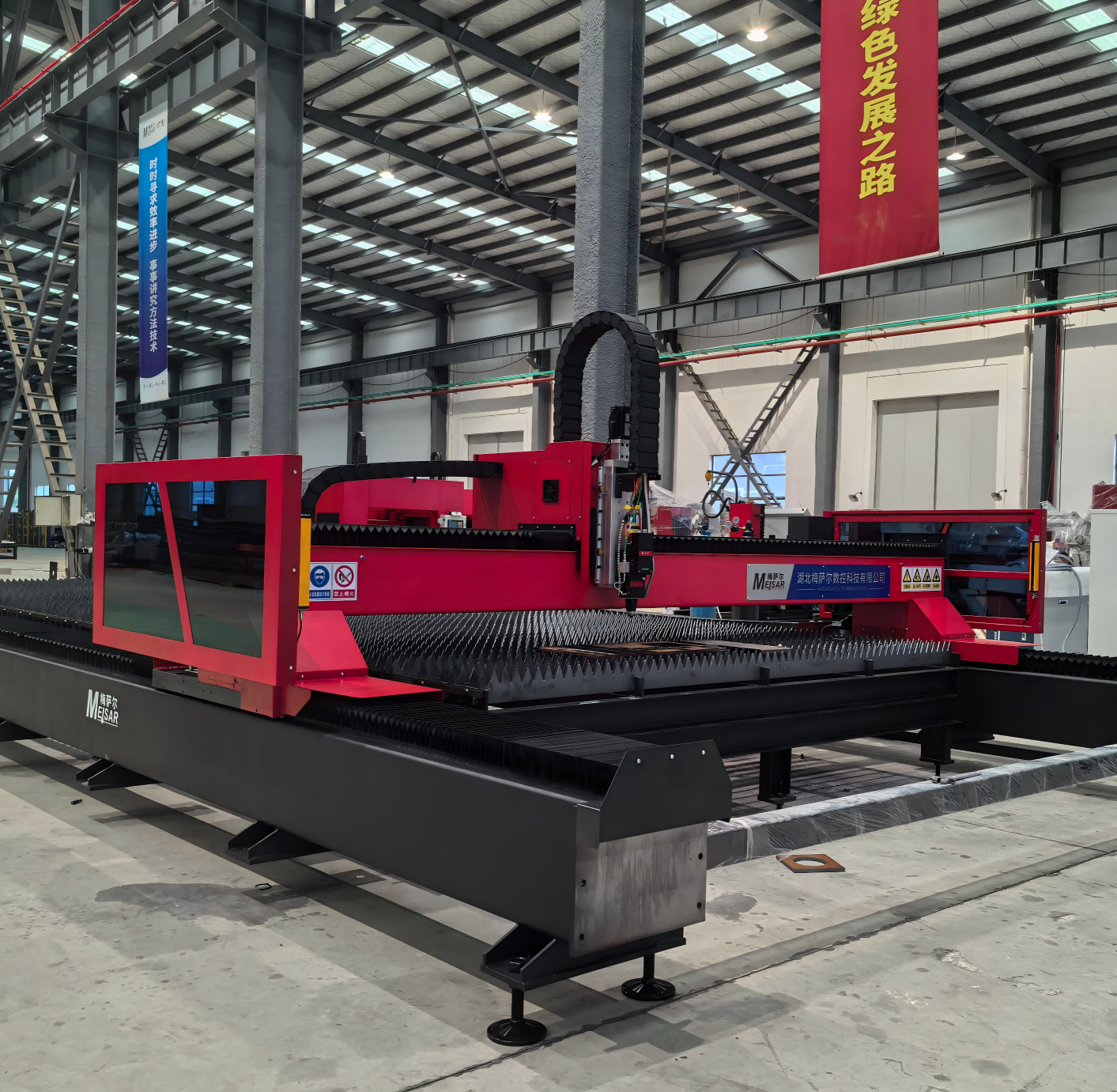

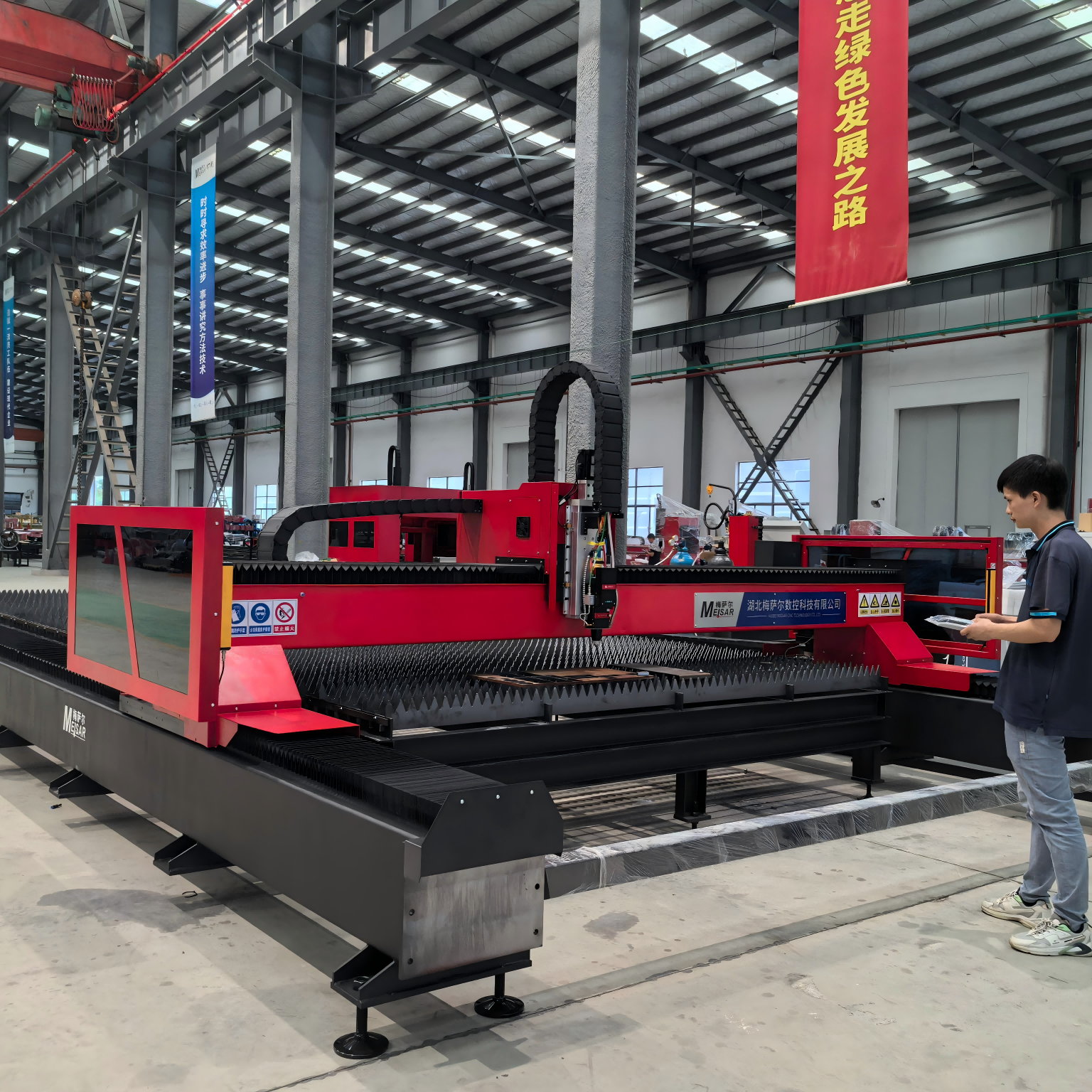

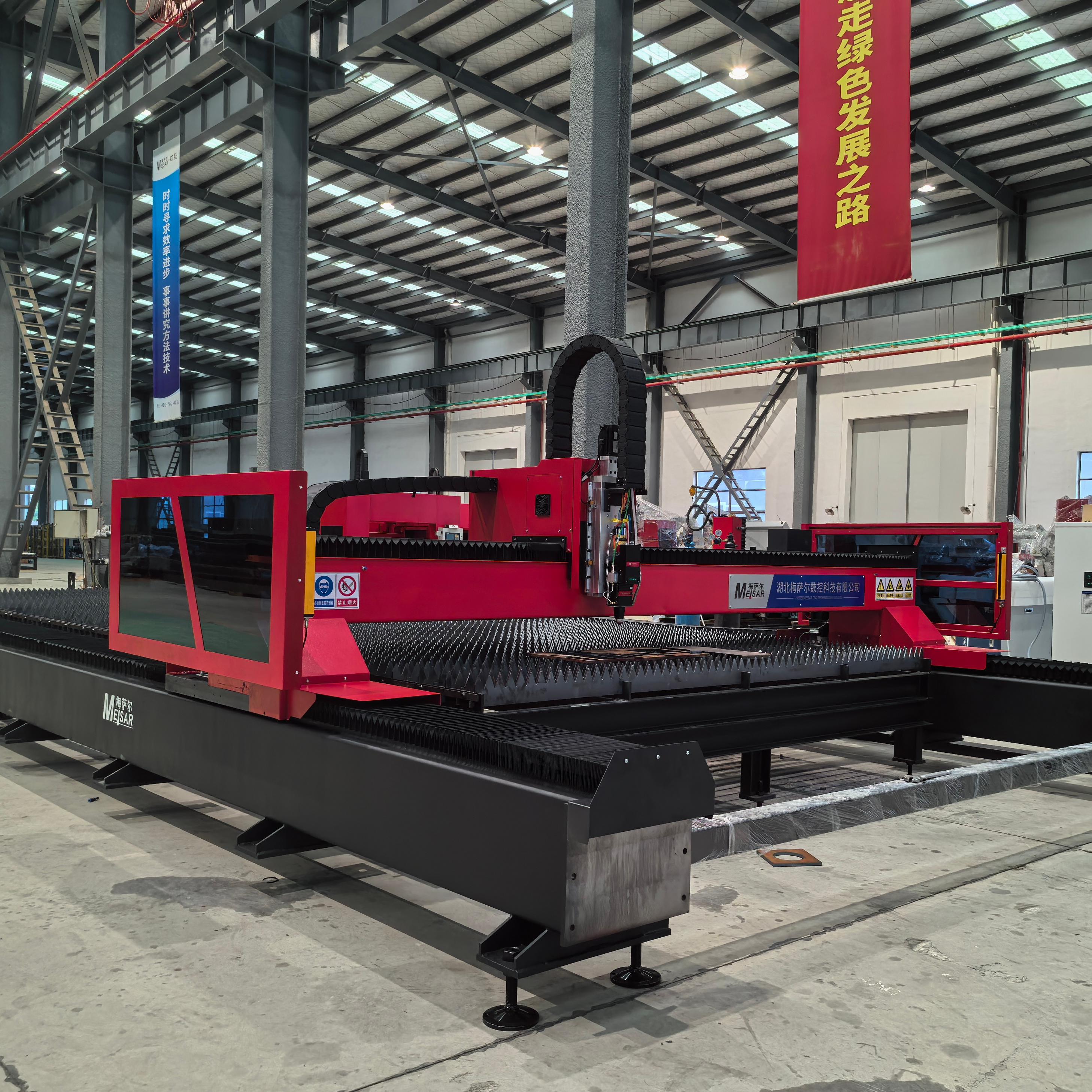

大幅面龙门式重型激光切割机

龙门式重型光纤激光金属板材切割机是专为精确、高效的金属切割而设计的高性能切割系统。该机器提供 12kW、20kW 和 30kW 功率配置，适用于汽车、航空航天、金属制造和重型机械等行业的广泛应用。它采用龙门式结构，具有卓越的稳定性和精度，使其成为切割大型金属薄板和板材的绝佳选择。
激光功率：
12000W
20000W
30000W
60000W
切割尺寸：
3000*8000mm
4000*12000mm
5000*16000mm
定制
状态：
数量：
询价 加入询价篮

  • MS-G14035

  • Heavth

  • 光纤激光切割

  • 3000/12000mm，定制

产品信息

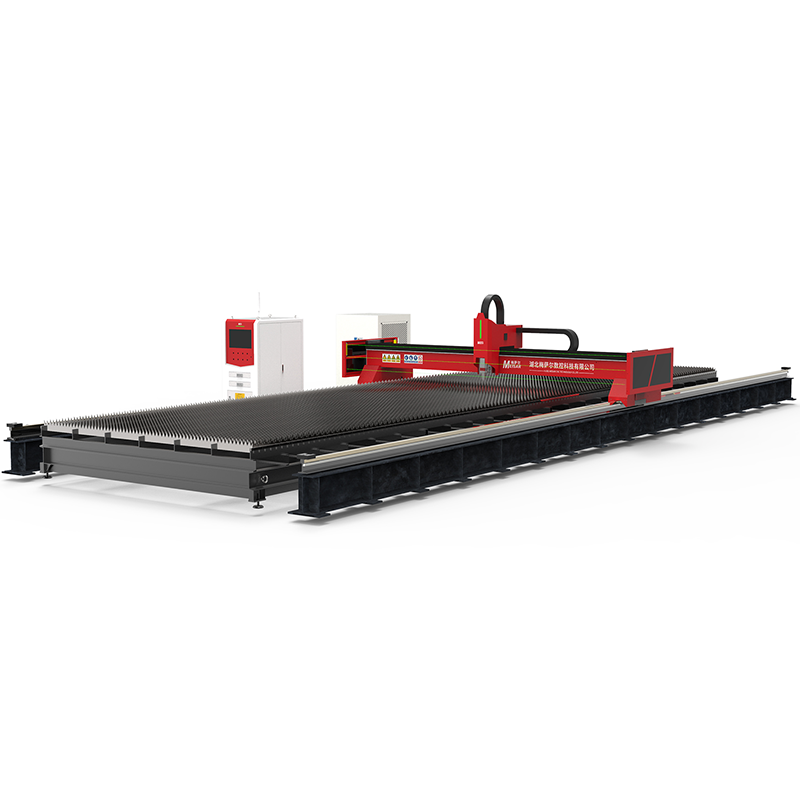

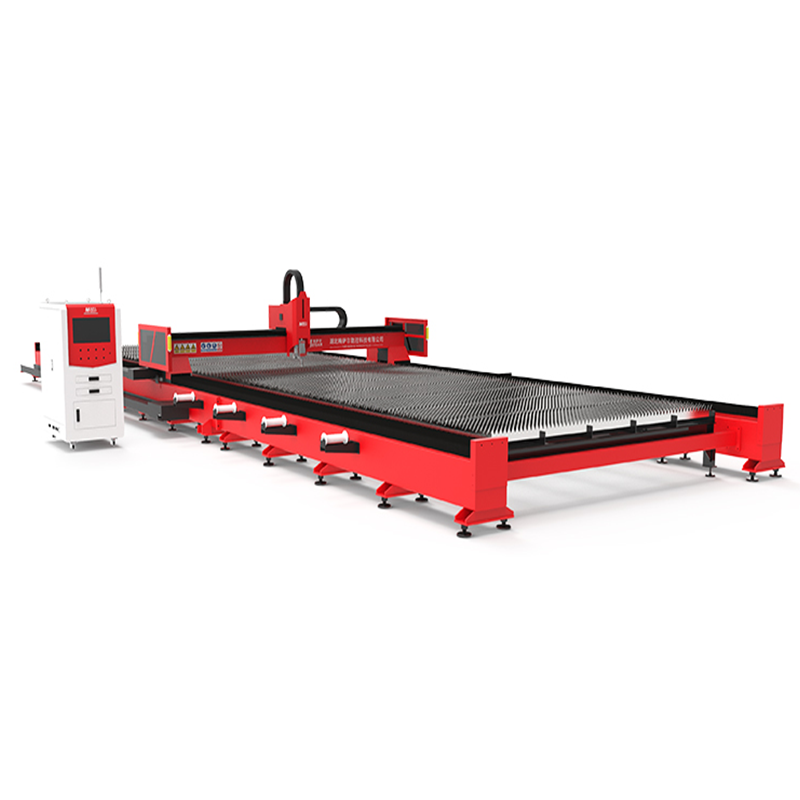

龙门式光纤激光切割机

光纤激光切割机的特点

1、适合切割空间：

大幅面二维平面切割

2、应用行业：

轨道交通、汽车、工程机械、农林机械、电气制造、电梯制造、家用电器、粮食机械、纺织机械、工具加工、石油机械、食品机械、厨卫卫浴、装饰广告、激光对外加工服务等机械制造及加工业；

3、切割材料：

碳钢、不锈钢、铝合金、黄铜、紫铜、酸洗板、镀锌板、硅钢板、电解板、钛合金、锰合金。
产品参数
型号
MS-G14035-20000W-RG
碳钢最大切削能力
60毫米
最大不锈钢切割能力
60毫米
高反向材料切割能力
铝：50mm 黄铜：20mm 铜：12mm
切缝宽度
0.15mm-1.0mm / 取决于钢板厚度
切割面垂直度
8mm 可忽略不计/8mm 以上 1.5°
加工幅度（长、宽）
14000mm×3500mm（定制）
X轴有效行程
14000毫米  （ 定制）
Y轴有效行程
3500mm（定制）
Z轴行程
300毫米
X/Y轴定位精度
±0.03毫米/米
X/Y轴重复定位精度
±0.02毫米/米
最大切割速度
80m/分钟
最大加速度
0.8G
机器总功率
66Kw
电源电压
380V，三相
频率
50Hz
电源保护等级
IP54
工作台最大承重
≤14000KG
外形尺寸（长*宽*高）
16000mm*4500mm*1000mm
工作环境温度
-5℃~40℃
相对湿度
<80%无凝露、无凝露
周围环境
通风、无大振动、无强电磁信号干扰
产品详情
Raytools激光头
我们可以提供市场上所有高质量的激光头。我们已经对其进行了很长时间的测试。富士/安川都是我们的长期合作伙伴。
激光源
锐科/Max/IPG，多选
不同品牌、不同激光功率可供选择。功率越高，切割厚度越厚。
伺服电机
通过增加和改进振动抑制功能，可以提高跟随性能并缩短整定时间。
台湾YYC齿轮
含碳量高、抗压强度高、硬度高。热敏性低，减少设备使用过程中的损耗。
自动润滑系统
该机器附件用于润滑机器导轨和滑块，使其运行平稳、快速，提高工作效率。
塞浦路斯控制系统
可以远程控制计算机和机器，调整参数并解决问题。效率——一台PC可以控制多台机器。
台湾上银导轨
采用台湾上银直线导轨，定位精度高，滚动导轨，减少磨损，保持精度更长时间。
松下伺服驱动器
日本松下双伺服驱动系统保证工作稳定性和精度。保证了机器长期工作的精度
S&A冷水机
凭借卓越的品质和领先的研发实力，S&A已成为中国工业制冷行业的领军企业。

切割参数

切割成品展示
G系列光纤激光切割机通常用于切割金属材料，如钢板、钢管、铝、铜、不锈钢、碳钢等。
