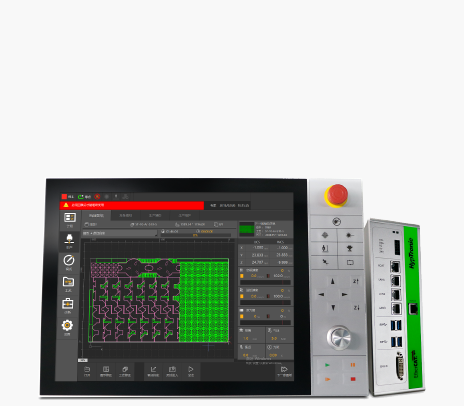

FSCUT8000 高功率激光切割 EtherCAT 系统

FSCUT8000是专为8KW以上超高功率光纤激光器设计的EtherCAT总线系统，具有开箱即用、易于安装和调节、完整的解决方案功能等特点。它支持定制化、自动化和信息化解决方案，是市场上领先的EtherCAT激光切割控制系统。

状态：
数量：
询价 加入询价篮

  • FSCUT8000

  • FRIENDESS

技术数据

模型 超导 超级面板 HPL2720E BCS100E
图像
硬件 中央处理器 Intel I5 6440EQ（4核3.4GHz） 控制板 21.5英寸1080P电容式多点触摸屏
加载
整体最高输出2.5A
特征
最大加速度3G
记忆 双通道8G DDR4-2133 沟通 BC-LINK视频和数据传输（100m）
单通道最高输出700mA
最大速度999mm/s
磁盘 64GB 固态硬盘 mSATA 特征 多功能旋钮 沟通 EtherCAT总线（100M） 沟通 EtherCAT总线（100M）
系统 64 位 Windows 10 LTSB 手术 17个操作按钮（包括E-Stop） 准确性 PWM精度：50KHz（0.1%） 准确性 0.001毫米
资源
视频
BC-LINK*1
数据 BC-LINK*1
输入
公共输入*27

DVI-D*1
按钮 按钮*15
NPN型（3PNP）
局域网
以太网*1
旋钮 旋钮*1
输出
DA*4
以太网*3
急停 急停 * 1
脉宽调制*1 脉宽调制*1
USB USB 3.0*4 USB USB 2.0*2
公共输出*20


晶闸管24V输出
电源 电压 直流24V 电压 直流24V 电压 直流24V 电压 直流24V
当前的 4A 当前的 3A 当前的 3.5A 当前的 1A
其他
预装RTOS实时系统
支持长达100m USB，显示信号稳定传输
支持最多32个I/O从站扩展
PRECITEC激光头可与BCS100E-PRO调高器配合使用

好处

功能表现
技术：针对不同厚度金属板材的多次冲孔方案；穿孔焊渣清除；振动抑制；闭环气体控制；分层技术适用于大、中、小轮廓切割，所有这些都可以扩展您的机器生产能力。
视觉余料再利用：通过手机摄像头或机器摄像头捕捉余料，高效重复利用材料。
寻边：高达 500mm/s 的高速，精确寻边，还提供可选的寻边图案以满足您的生产需求。
文件格式：支持直接制作DXF和G代码；支持快速处理CypNest生成的LXDS和NRP文件。
UI：操作简单，界面引导、可视化。
自动化：支持卷材送料生产、大幅面生产、板管组合切割解决方案。
维护方便：支持焦点校正、光污染检查相纸、示波器监控功能。
数字化：提供激光云和MES访问，收集机器状态数据并通知维护，以延长机器使用时间。
辅助功能：快速切断残片、自动清洁喷嘴、自动润滑、托盘更换装置、除尘器，为您的机器增添卖点。
控制性能
BC-Link：自主研发的BC-Link技术，实现显示、I/O、USB信号的长距离传输。
PID自调节：点击即可完成伺服驱动器PID调节，理论控制精度±0.01mm以内。
智能硬件：支持Ethercat比例阀、激光器、激光头，实现全闭环控制。
安全：扭矩保护减少冲击、双驱动位置纠错、行驶避障、智能蛙跳升降。
精度：理论路径精度±0.005mm，定位精度0.01mm，再定位精度0.01mm。
速度：最大加速度5G，最大单轴速度300m/min。
通讯：采用RTOS实时方案，通讯周期1ms。
算法：采用非对称加减速算法，减少机器冲击，延长机器使用寿命。
高度控制：ethercat BCS100-E高度控制单元，在距离跟随和控制方面提供强大的性能。
