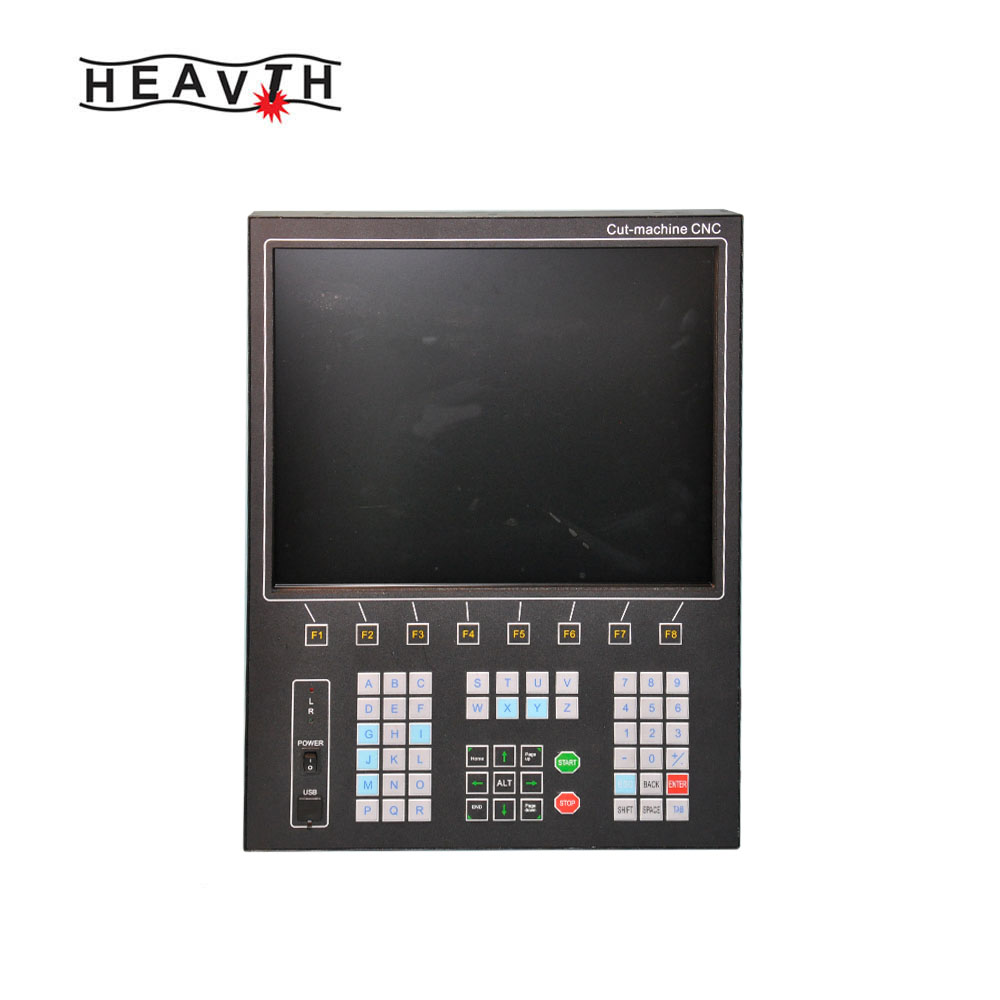

F2500B数控控制系统

系统特点

1）17英寸1024*768点彩液晶屏，USB接口。

人机对话软件和专业热键设计，轻松切割操作，

与 Hypertherm 的 EDGE 控制器一样用户友好。

2）多语言文件系统和菜单，菜单只需一键切换。

3）DSP核心可以准确、稳定、低噪音地控制机器高速运动。

4） 远程遥控可控制机器前进、后退、左移、

右及切割启动、停止等（可选配置）。

5） 支持EIA代码（G代码）和各种FastCAM、FreeNest、SmartNest、IBE软件。

6) 紧凑的键盘设计，方便文件输入。

7） 比例缩放、旋转、镜像、阵列显示、钢板角度等操作

调整......全部可用，并在 CNC 控制器中拥有专业的解决方案。

8） 坐标系可定制，支持所有二维坐标

八种。

9） 所有输入输出端口类型及数量均可定制（常开或

常闭）

10) 系统自诊断，方便排除故障。

11）所有功能和技术均可在线升级

12）单个或全部文件导入导出。

13) 支持火焰、等离子、喷粉、演示四种模式。

14) 火焰和等离子在控制IO口是分开的。

15) 支持THC、二级预热、三级火焰模式穿孔。

16）等离子起弧反馈、定位反馈，到点自动关弧  角落。

17) 支持切边。对于厚钢板可节省预热时间。

18）运动速度可实时加、减速度。

19）根据板材厚度，自动限速限制切割速度  在角落里，有效防止过度烧伤。

20）流程动态/静态图解、图形放大/缩小、动态跟踪

缩放状态下的截止点。

21）断电时自动记忆工作情况及最后一次切割点。

22）“切割偏置”功能可以避免板材排料时浪费钢板。

计算错误。

23）设置不同的管理权限和相应的密码，以保障安全  管理者的利益。

技术标准

1） 控制轴：2

2） 控制精度：+/-0.001mm

3） 坐标范围：+/- 99999.999mm

4） 最大脉冲：200kHz 最大速度：15000 mm/m

5） 最大代码行数：150000行

6） 单个代码文件最大大小：4M

7） 时间分辨率：10ms

8） 工作电压： DC 24V 输入

9） 工作温度：-10℃-60℃。相对湿度，0-95%。

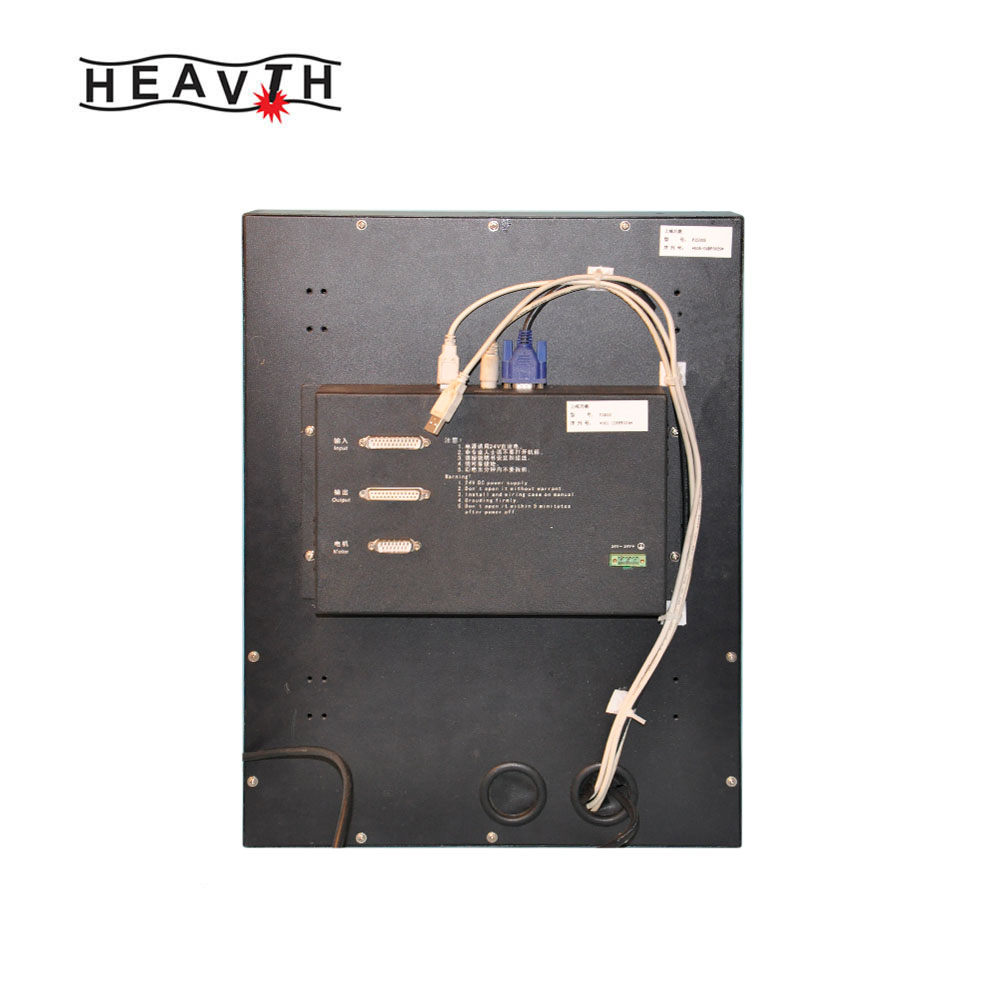

系统接口

1）电机驱动2轴15针接口。

2）25针接口16路光耦输出口，最大回流电流300mA。

3）25针接口16路光耦输入端口，最大输出电流300mA。

4）前面板上的USB接口。

5) 扩展IO输入输出端口、PWM输入端口、模拟输入端口。

硬件配置

1) 显示器：17寸、1024*768、高清1600万色、高亮度液晶屏或  10.4英寸800*600、2600万色液晶屏。

2）内存：64M SDRAM

3）用户可用内存：256M或1G电子硬盘

4）系统主频：400MHz

5）USB：USB 1.1前置接口

6）键盘：电子PCB箔键盘（一机）或标准工业键盘  键盘（分体式机）

7) 机箱：全钢结构，全屏蔽，防电磁辐射，  干扰和静电。
