MS-6XG
Heavth
HS: 8456401000
圆管相贯线切割机用于切割碳钢、不锈钢等材质的各种管道，广泛应用于压力容器、管道加工、网架结构、钢结构、海洋工程、石油管道等行业， ETC。

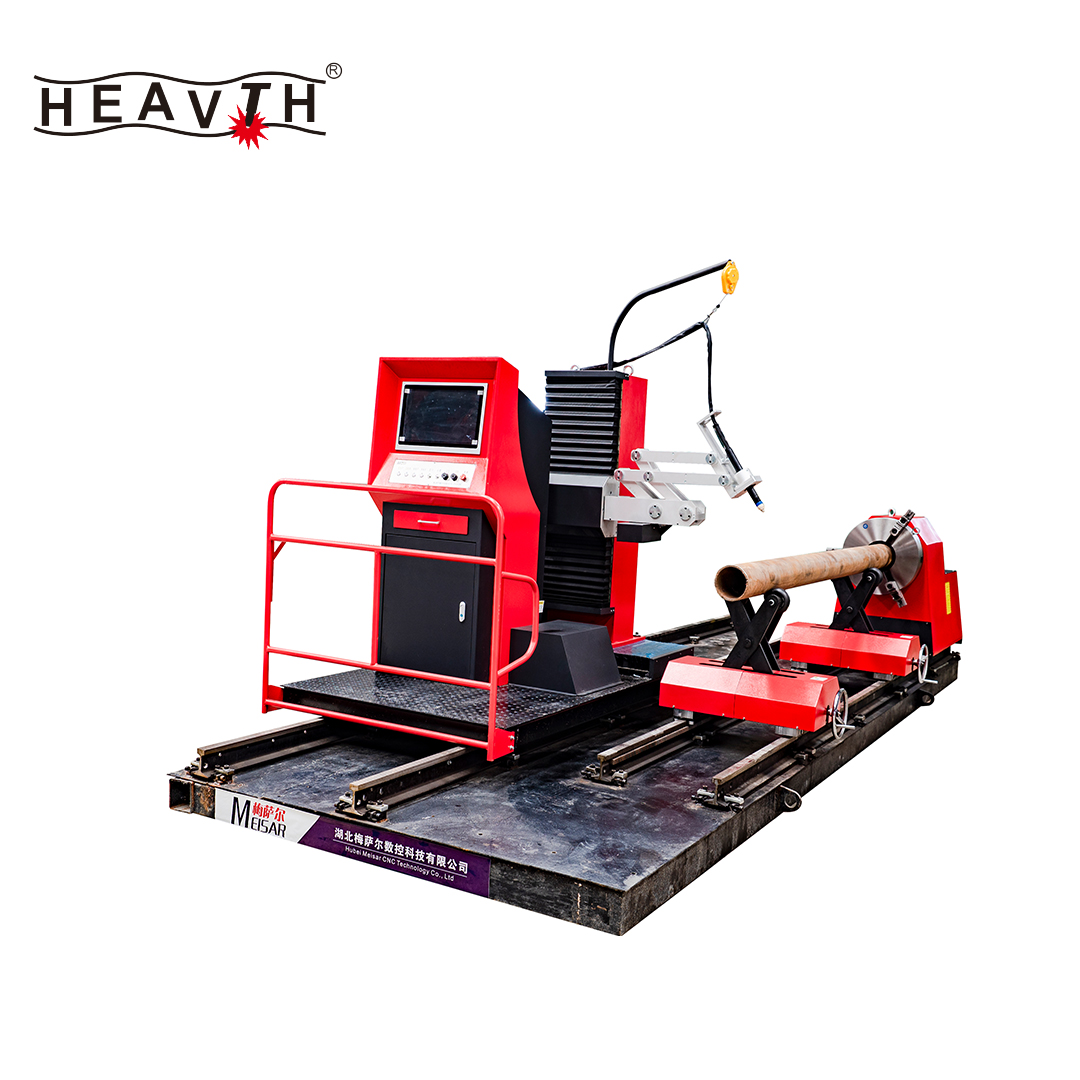

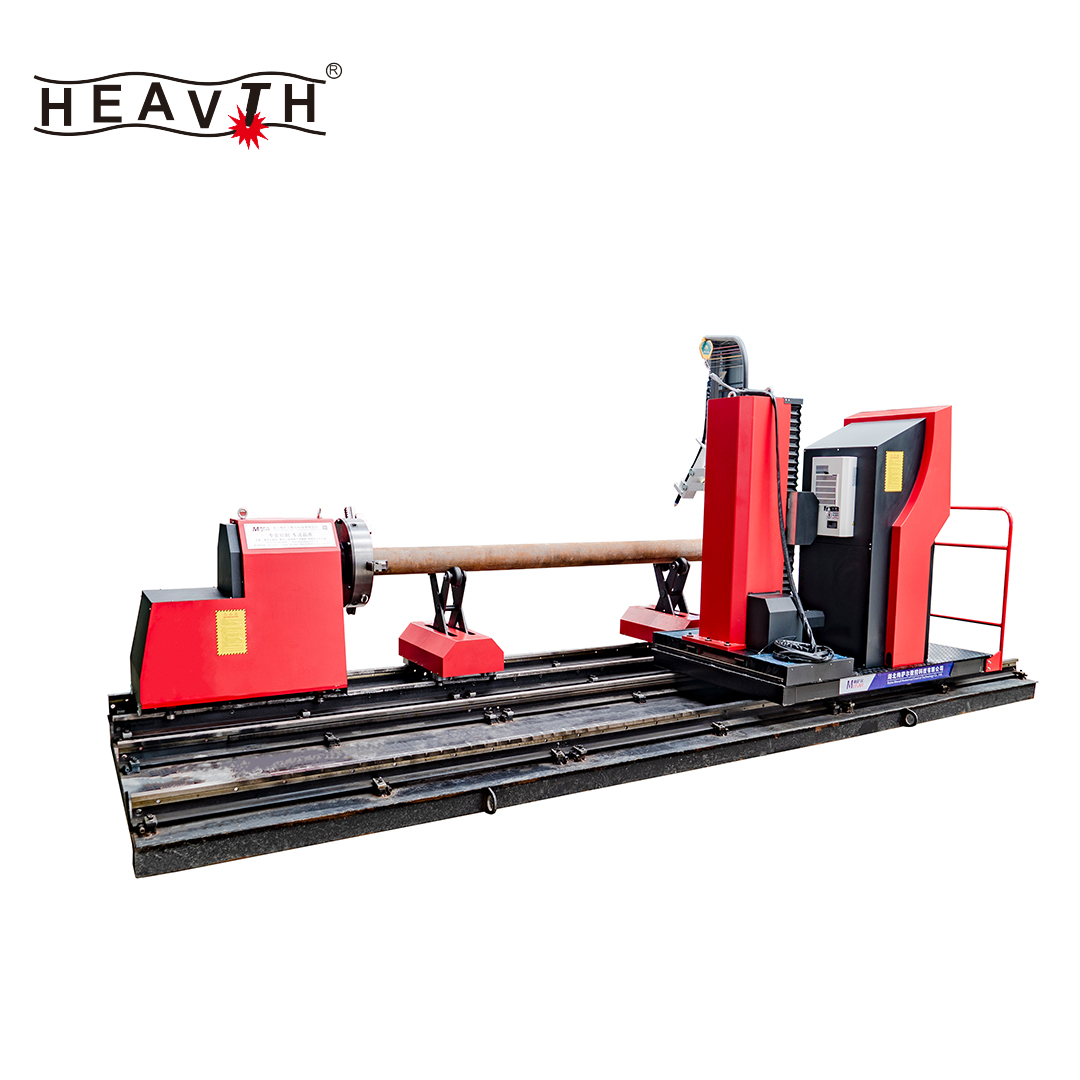

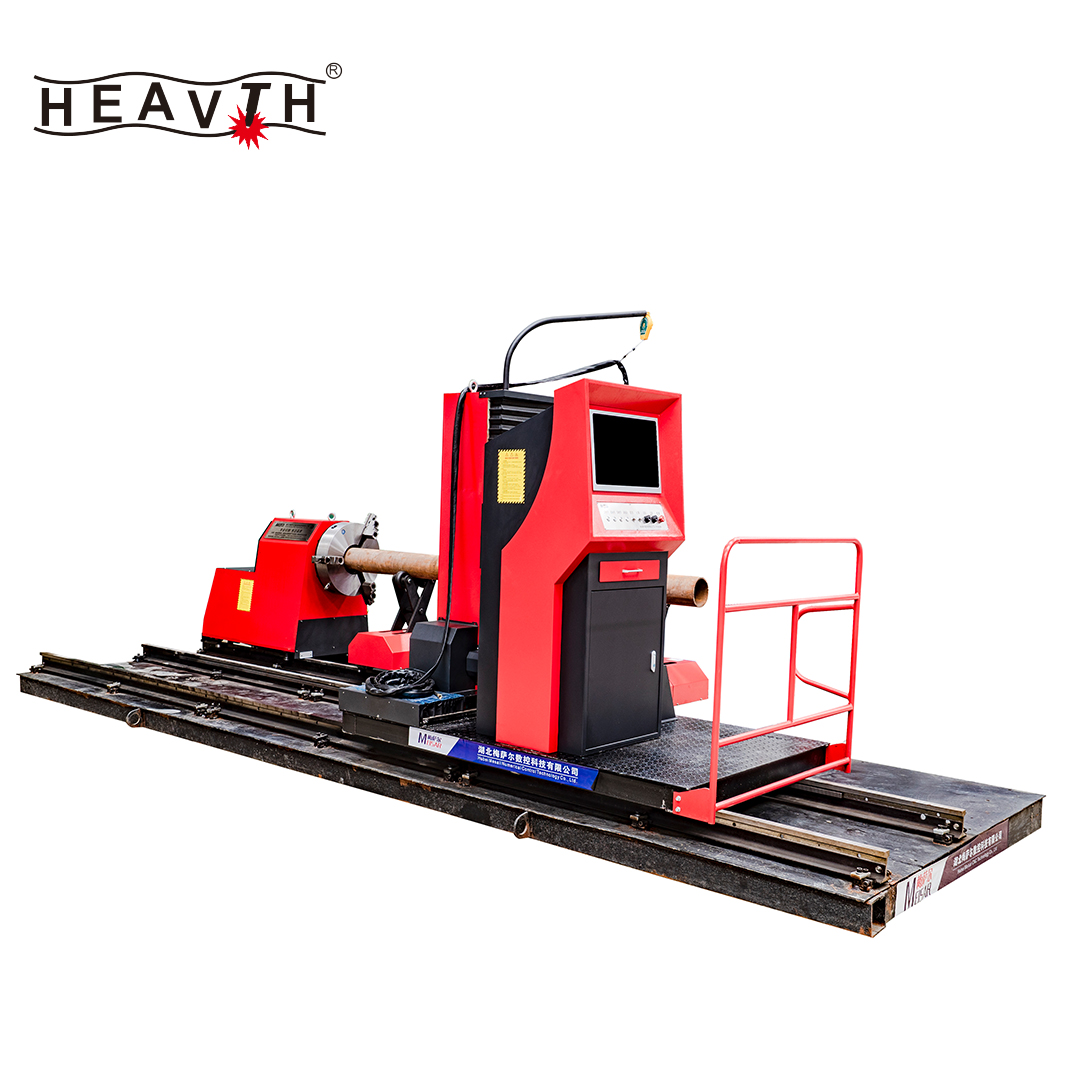

一、MS-6XG系列数控管道相贯线切割机是一种对钢管端部接头进行自动计算和切割的设备。
2、数控切管机采用圆柱坐标系数控制，控制轴数为6轴5联动。具有中文界面、参数输入变角度坡口表面切割功能、管道不圆度及偏心补偿功能。
3、3/数控切管机数控界面图形与数据相结合。操作非常简单：操作者只需设置主管和支管的半径、交叉角度、切割速度等参数即可。
不 | 项目 | 范围 |
1 | 有效切割范围(mm) | 6000mm-120000mm |
2 | 管径切割范围(mm) | Ф60mm～Ф500mm |
3 | 输入电压 | 220±10%V 交流50HZ/60HZ 220W |
4 | 总功率 | 约1000w |
5 | 额定转速 | 0-15rpm（可根据客户要求调节） |
6 | 复位精度 | ±0.2毫米/米 |
7 | 管道椭圆度 | ≤2% |
8 | 运行精度 | ±0.2毫米/米 |
9 | CNC控制轴数 | 6轴5联动 |
10 | 卡盘尺寸 | 500# |
11 | 割炬升降行程 | 400毫米 |
12 | 最大管重 | 1500公斤 |
13 | 等离子切割厚度 | 取决于用户选择的等离子电源大小 |
14 | 火焰采用气体形式 | 氧气+乙炔/氧气+丙烷 |
15 | 火焰切割管壁厚 | 5mm～50mm（可选） |
16 | 气体压力 | ≤0.08MP |
17 | 氧气压力 | ≤1.0MP |
18 | 切割材料表 | 提供材质表图纸 |
切削钢类型： 圆形
可切割图形：通过延伸相贯线切割各种图形，可带斜角
控制轴：2-4-6轴，6轴坡口切割
切割直径：根据客户要求
切割：等离子或气体
管道最大长度：≤12m
管子夹紧方式: 卡盘
动力驱动：高精度交流伺服+专用行星减速机
控制系统：专用相贯线切割系统：6轴控制，具有定量相贯线切割宏库
Q1：机器可以根据我的要求定制吗？
