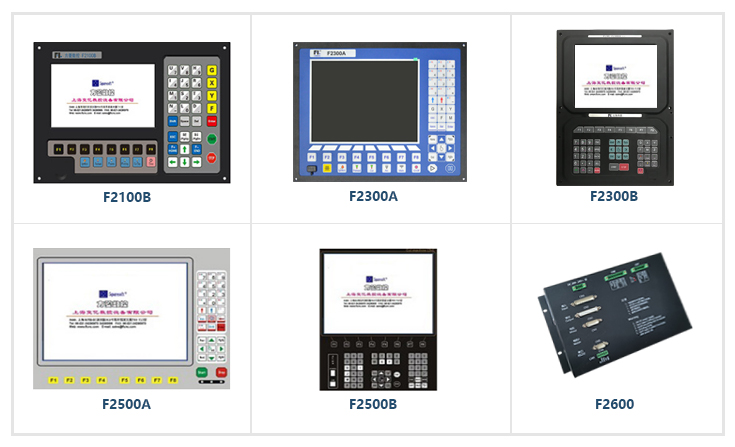

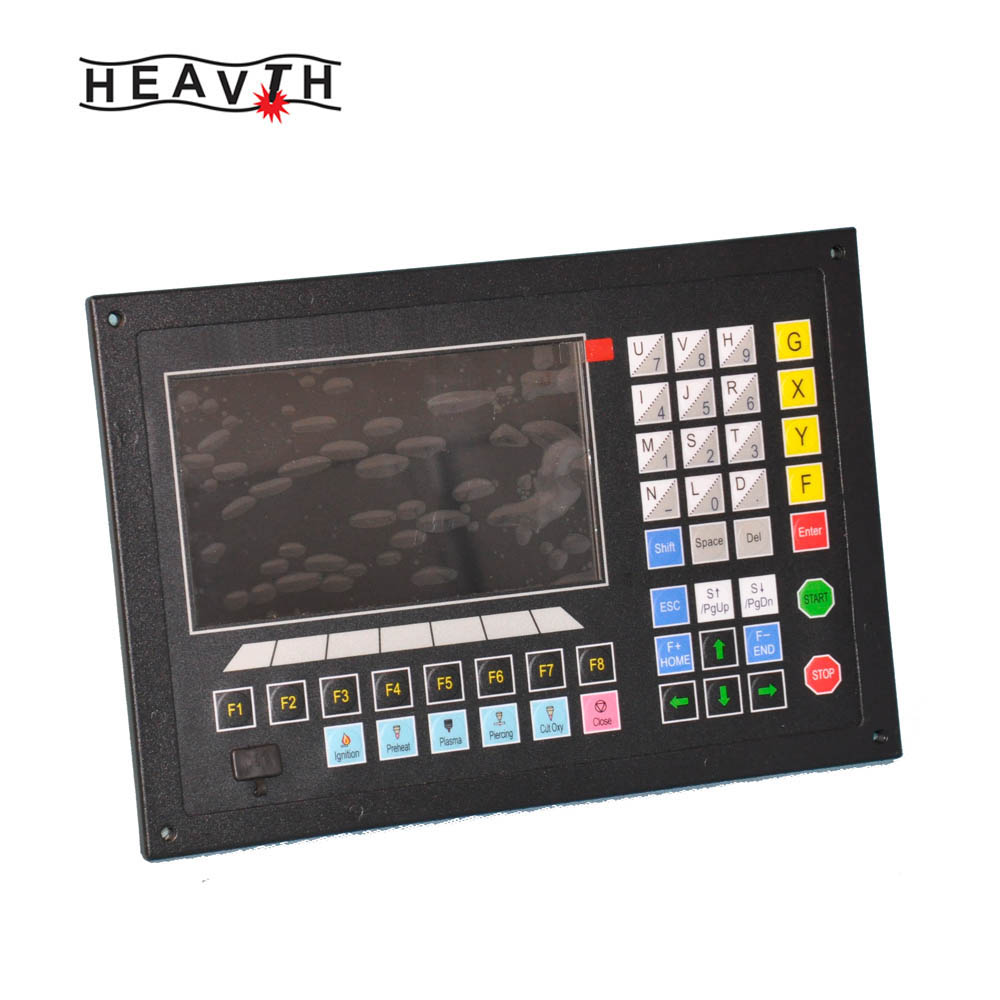

F2100B数控控制系统

系统特点

1） 7英寸800*680点彩色液晶显示屏。人机对话软件和专业热键设计，轻松切割操作，用户友好，就像海宝的 EDGE 控制器一样。

2） 多语言文件系统和菜单，菜单只需一键切换。

3） DSP核心可以准确、稳定、低噪音地控制机器高速运动。

4） 远程遥控可控制机器前进、后退、左、右及切割启动、停止等  （可选配置）。

5） 支持EIA代码（G代码）和各种FastCAM、FreeNest、SmartNest、IBE软件。 6）  紧凑的键盘设计，易于输入文件。

7）比例缩放、旋转、镜像、阵列显示、钢板角度调整……等操作一应俱全，并在CNC控制器中有专业的解决方案。

8） 坐标系可定制，支持全部八种二维坐标。

9） 所有输入输出端口类型及数量均可定制（常开或常闭）

10）  系统自我诊断，轻松排除故障。

11）  所有功能和技术均可在线升级

12）单个或全部文件导入导出。

13）  支持火焰、等离子、喷粉、演示四种模式。

14）  火焰和等离子在控制 IO 端口中是分开的。

15）  支持THC、二级预热、三级火焰模式刺穿。

16）  等离子弧反馈、定位反馈、拐角处自动关弧。 17）  支持切边。对于厚钢板可以节省预热时间。

18） 运动速度可实时加、减速度。

19） 根据板材厚度，自动限制拐角限速，有效防止过烧。

20）流程动态/静态图示，图形放大/缩小，缩放状态下动态跟踪截止点。

21）断电时自动记忆工作情况及最后一次切割点。

22）“切割偏置”功能可避免板材排料计算错误时造成钢板浪费。

23）设置不同的管理权限和相应的密码，保障管理者的利益。

技术标准

1）  控制轴：2

2）  控制精度：+/-0.001mm

3）  坐标范围：+/- 99999.999mm

4）  最大脉冲：200kHz  最大速度：15000 mm/m

5）  最大代码行数：150000行

6）  单个代码文件最大大小：4M

7）  时间分辨率：10ms

8）  工作电压： DC 24V输入

9）  工作温度：-10℃-60℃。相对湿度，0-95%。

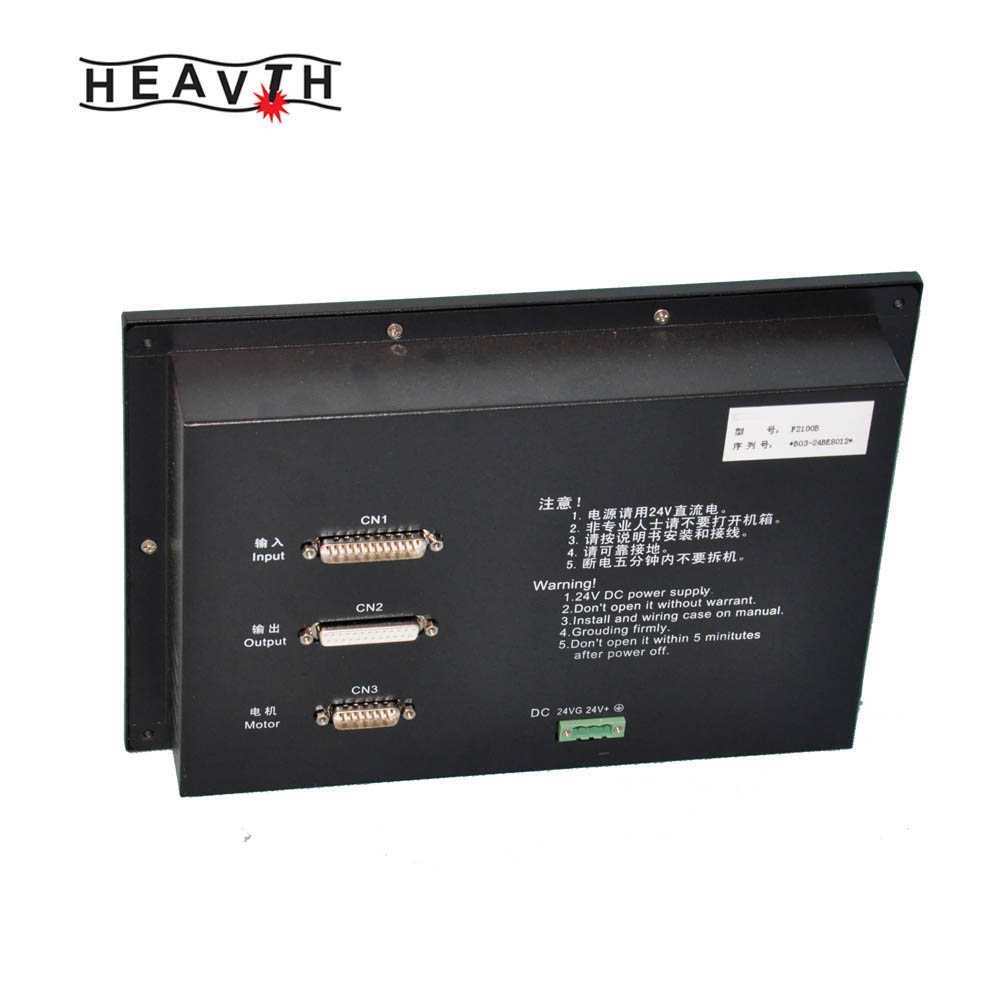

系统接口

1）电机驱动2轴15针接口。

2）25针接口16路光耦输出口，最大回流电流300mA。

3）25针接口16路光耦输入端口，最大输出电流300mA。

4）前面板上的USB接口。

5) 扩展IO输入输出端口、PWM输入端口、模拟输入端口。

硬件配置

1）显示器：15英寸、1024*768、高清1600万色、高亮度液晶屏或10.4英寸800*600、2600万色液晶屏。

2）  内存：64M SDRAM

3）  用户可用内存：256M或1G电子硬盘

4）  系统主频：400MHz

5）  USB：USB 1.1前置接口

6）  键盘：电子PCB箔键盘（一机）或标准工业键盘（分体式机）

7）  机箱：全钢结构，全屏蔽，防电磁辐射、干扰、静电。
