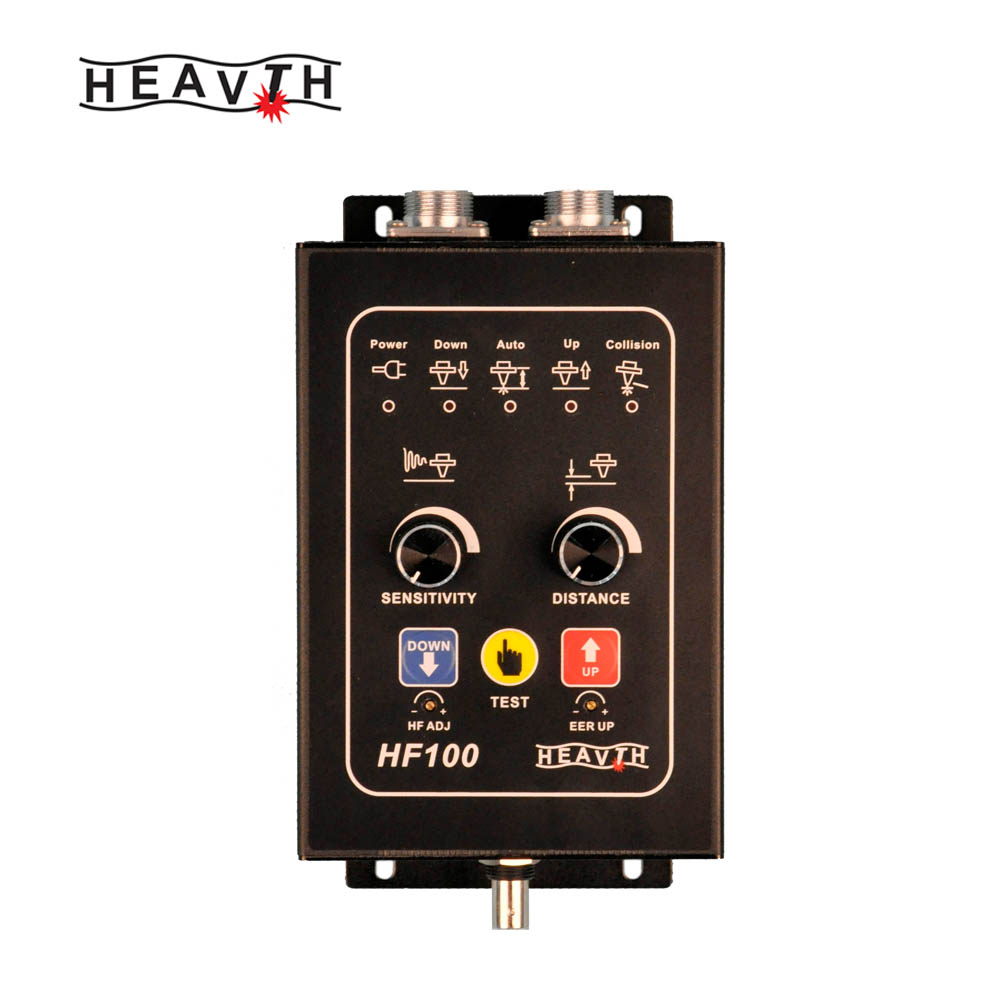

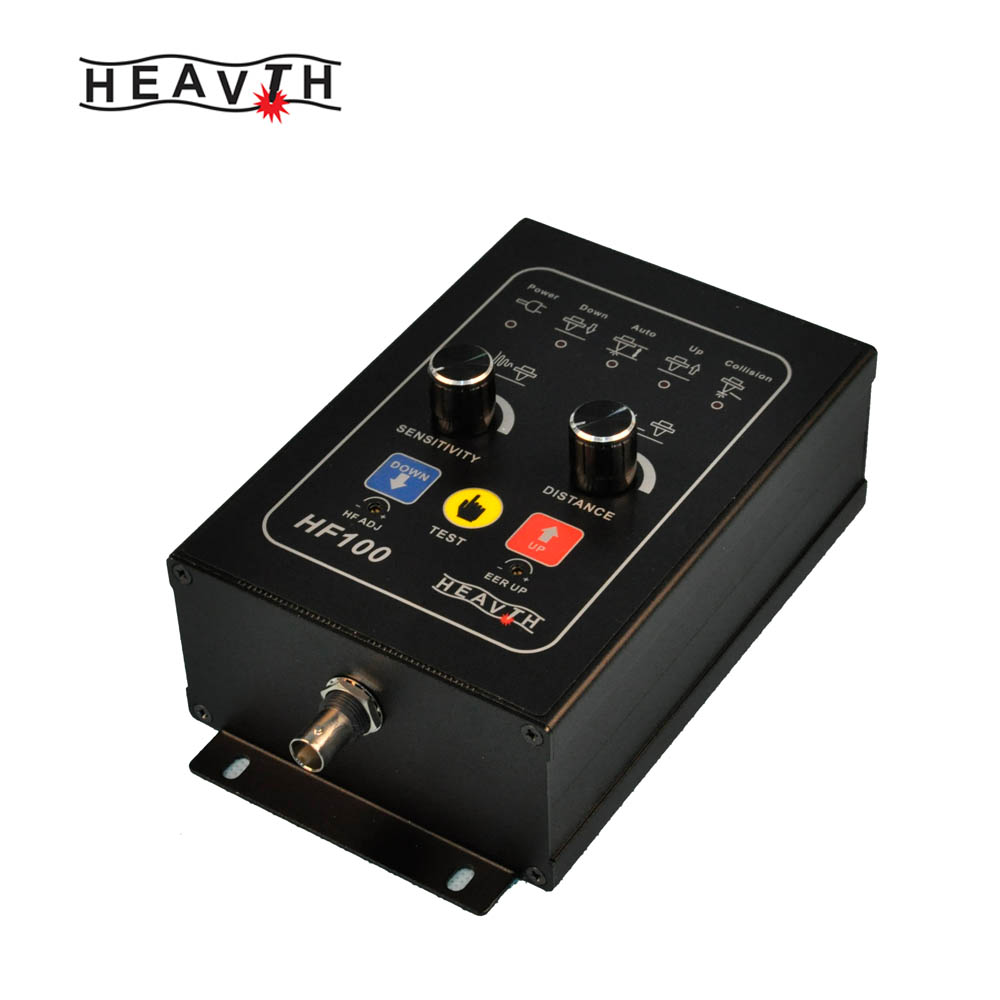

HF100 电容式割炬高度控制器

一般说明

热切割工艺的切割质量受到割炬尖端与切割材料之间间隙的影响。

间隙跨度的自动控制使您能够以更高的速度进行平稳、高质量的切割，同时将浮渣量降至最低。

HF100 可让您实现并保持最佳的切削间隙量，并具有以下经济优势：

• 准备时间更短，因为 HF100 控制器可快速建立正确的间隙量。

• 更高的切削速度提高了生产率。

• 最佳切割质量，减少或消除二次加工的需要。

• 全自动数控机床。

HF100控制器还具有以下优点：

• 间隙使用电容系统进行测量，可重复设置并维护调整后的间隙。

• 升降电机由使用电枢电压反馈和可调电流限制的晶体管H 桥脉宽调制(PWM) 放大器控制。

• 出于自动化目的，集成控制逻辑提供就位信号，该信号还可用于检测切断或翻倒碰撞。

• 如果高频电缆断裂或损坏，割炬会自动缩回。您可以在手动模式下覆盖此功能并继续切割，直到问题得到纠正。

• 如果与工件发生碰撞或翻倒，则在手动模式下自动缩回。碰撞清除后，缩回动作停止。

• 升级兼容HFA2 控制器

HF100技术参数

电源： DC/AC24V±10%，50/60 Hz, 150 W

升降电机： 24 VDC 电机

环境。温度：

控制箱：-10℃∽℃60

高频电缆：-55℃∽200℃

感应距离： 1mm-30mm，可调。

精度：±0.2mm

高频线： 1000mm 75ohm

传感器类型： 环形

传感器环：外径80毫米，

内径40毫米

外壳尺寸：180 mm x 105 mm x 65 mm（长×宽×深）

重量： 控制盒0.9 kg

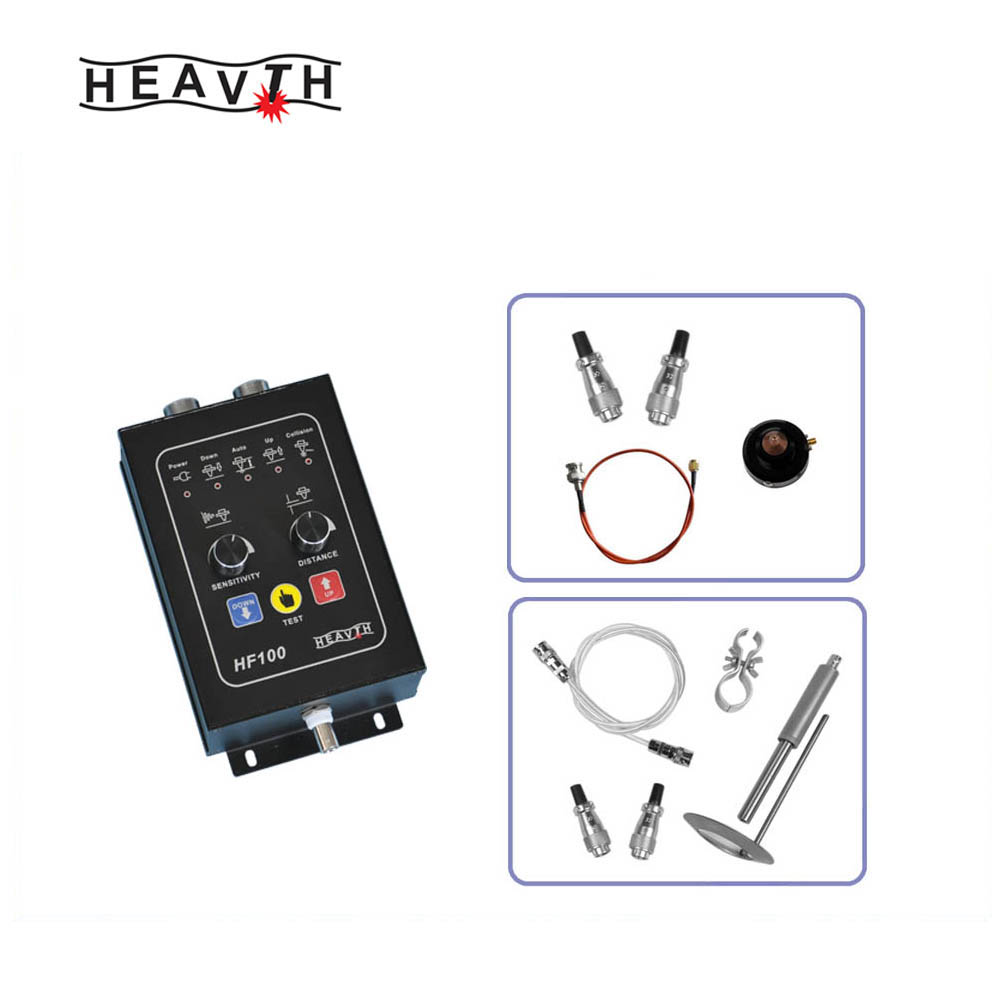

带传感器组件的控制箱 1.3 kg
