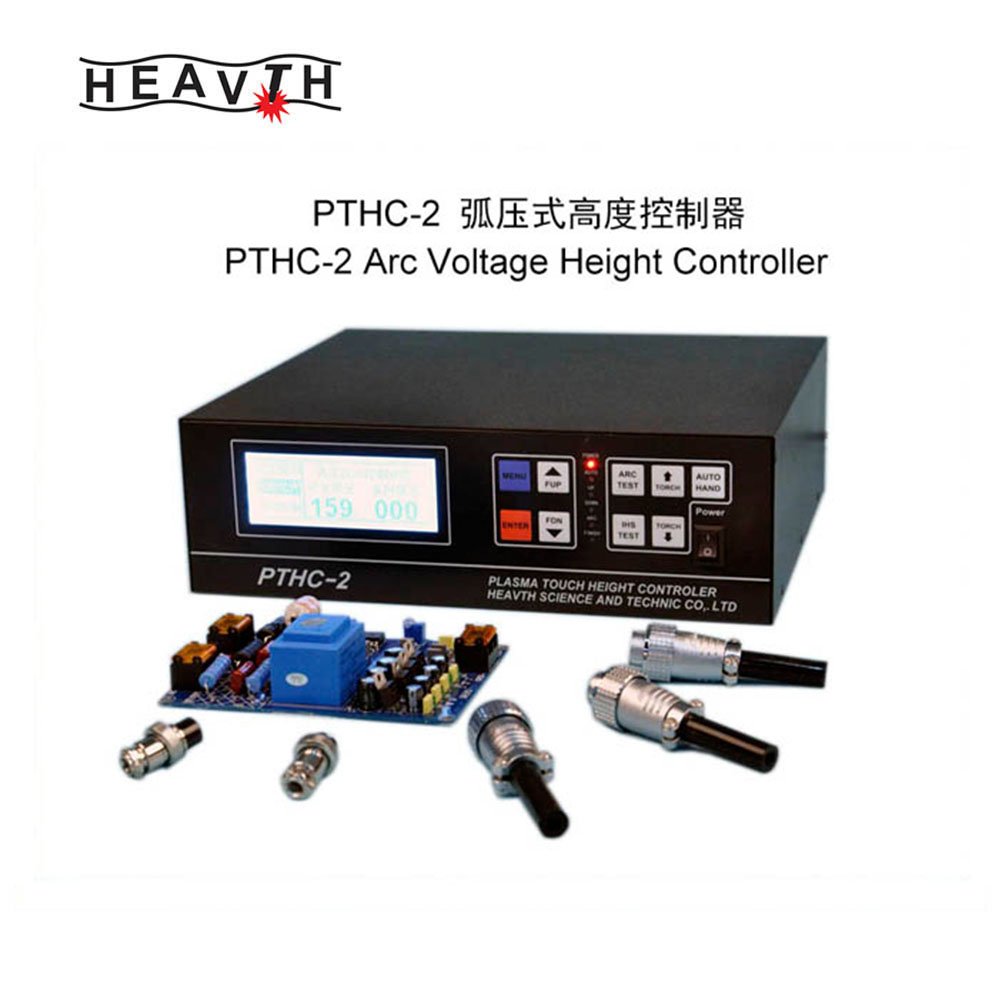

PTHC-II 等离子弧压高度控制器

PTHC-II弧压高度控制器的开发人员具有多年的开发和使用经验。它们总结了国内外弧压高度控制器的所有特点。

1、PTHC-Ⅱ以高性能微处理器为核心。采用大屏幕图表和字符液晶显示；美国AD公司高压隔离放大器；PWM控制转换。

2、分压比匹配输入：

PTHC-Ⅱ以分压比检测输入电压

我们将提供100:1的隔离分压控制器比例

购买本产品时为 100:1。同时，控制器内装有隔离分压控制器，将两路隔离。

如果等离子控制器有分压控制器，高度控制器可以调整内部参数来匹配它。

3、给定电弧电压与实际电压同时显示：给定电弧电压可根据实际参数在控制板上调整。自动显示实际电压

起弧后，保持动态跟踪状态。自动开启时，实际弧压与给定弧压的误差应在精度范围内。

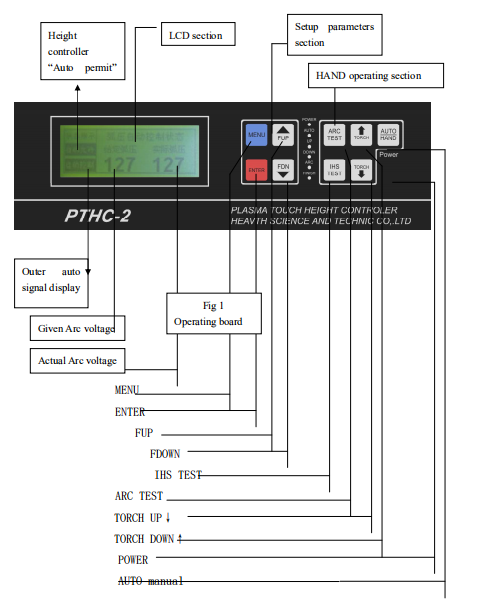

4、简单的参数设置界面，大屏幕图表和字符液晶显示。

PTHC-II 4键设置参数如下，

内存管理单元

进入

FUP

下限

5、跳过NC系统，还可以处理电弧电压

高度控制模拟操作。步骤如下，

电弧测试：

IHS测试

火炬向上↑

割炬直径↓

AUTO-HAND：自动切割过程中，如果需要取消自动调节高度，请将此开关从“自动允许”切换到“自动禁止”。

技术参数

• 工作电压：AC/DC24+5%，50Hz/60Hz，请自备隔离电源，请勿与电子阀等其他电源共用。特别注意AC/DC 24V

• 升降电机：DC24V直流电机

• 驱动方式： 脉宽调制

• 输出电流：1A-4A，通过改变电流反馈电阻可以达到6A。

• 输出功率：100W，通过改变反馈电阻电流可达到150W。

• 工作温度：高度控制器-10∽60℃

• IHS类型：开关检测IHS（适用于所有等离子水上和水下切割），等离子屏蔽保护器IHS（适用于水上切割的接触引弧）  电压等离子体）

• 电机电流限制IHS（备用功能）

• 运行转移：替代弧转移和穿孔转移

• 分压比：100:1

• 精度：±1V∽±5V，可调

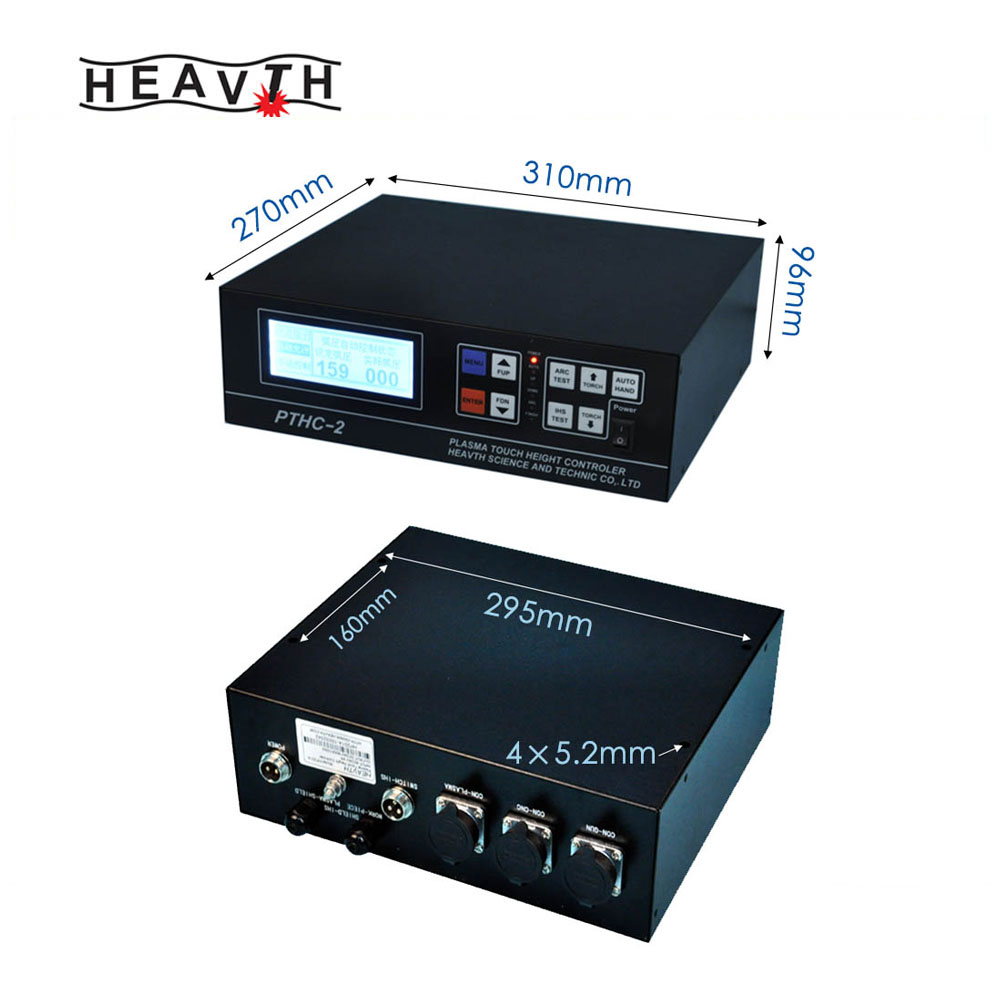

• 外形尺寸：长X宽X高：310mmX270mmX95mm
