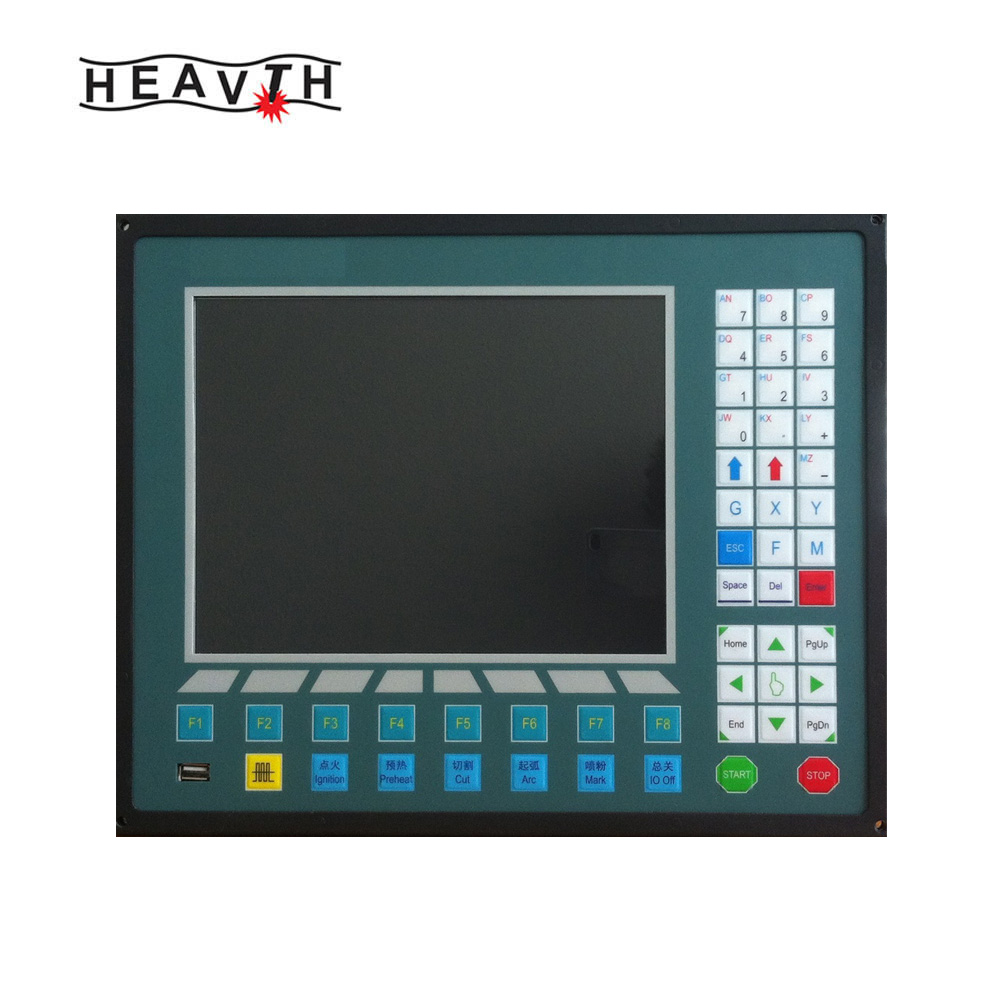

CNC控制系统 F2300A等离子切割机数控控制器

系统特点

· 10.4英寸800*600点彩色液晶显示屏。

· 英文文件系统和菜单，语言切换非常方便。

· 47个标准参数形状（包括网格图案），如方形、圆形、法兰等。这些零件可以修改。

· 支持EIA代码（G代码），ESSI代码以及各种FastCAM、FreeNest、SmartNest、IBE软件。

· 紧凑的键盘设计。

· 轻松输入文件。

· 零件有缩放、旋转、镜像等选项。

· 图形可以矩阵、交互、堆叠等方式排列。

· 钢板可根据任意钢面进行调整。

· 自诊断功能，可诊断按键状态及所有IO状态，方便检查和调试。

· 提供前置USB接口，用于复制文件。

· 可通过USB接口轻松升级系统

· 终身免费升级服务。

· 将文件导入和导出为单个文件或多个文件。

· 显示时间、星期和时钟。

· 参数备份和在线升级。

· 支持火焰、等离子、演示三种操作模式。

· 支持THC，两级预热，三级火焰模式刺穿。

· 内置THC，带IHS，等离子弧控制器自动/手动。显示实际电弧电压。轻松设置电弧电压。

· THC 设置：检查碰撞检查位置信号、控制起弧信号。

· IHS 通过等离子炬架上的“喷嘴接触”或接近传感器。

· 等离子起弧反馈、定位反馈，拐角处自动关弧。

· 支持切边。可缩短厚钢板的预热时间。

· 运动速度可实时加速、减速。

· 根据板材厚度，拐角处自动限速限制切割速度，有效防止过烧。

· 手动选择行和列。

· 流程动态/静态图示，图形放大/缩小，缩放状态下动态跟踪截止点。

· 由于我们采用DSP作为核心，因此可以精确地控制机器的高速运动。使其稳定且噪音低。

· 启动速度和加速度可根据您的方便设定。

· 断电时，CNC自动记忆工作情况和最后一次切削点。

·“切割偏置”功能可避免板材排料计算错误时造成钢板浪费。

· 设置不同的管理权限和相应的密码，保障管理者的利益。

· 远程遥控可控制机器前进、后退、左、右及切割启动、停止等（选配）。

技术标准

控制轴：2
控制精度：+/-0.001mm
坐标范围：+/- 99999.999mm
最大脉冲：200kHz
最大速度：15000 mm/m
最大代码行数：10000行
单个代码文件最大大小：1M
时间分辨率：10ms
工作电压： DC 24V输入
工作温度：-10℃-60℃。相对湿度，0-95%。

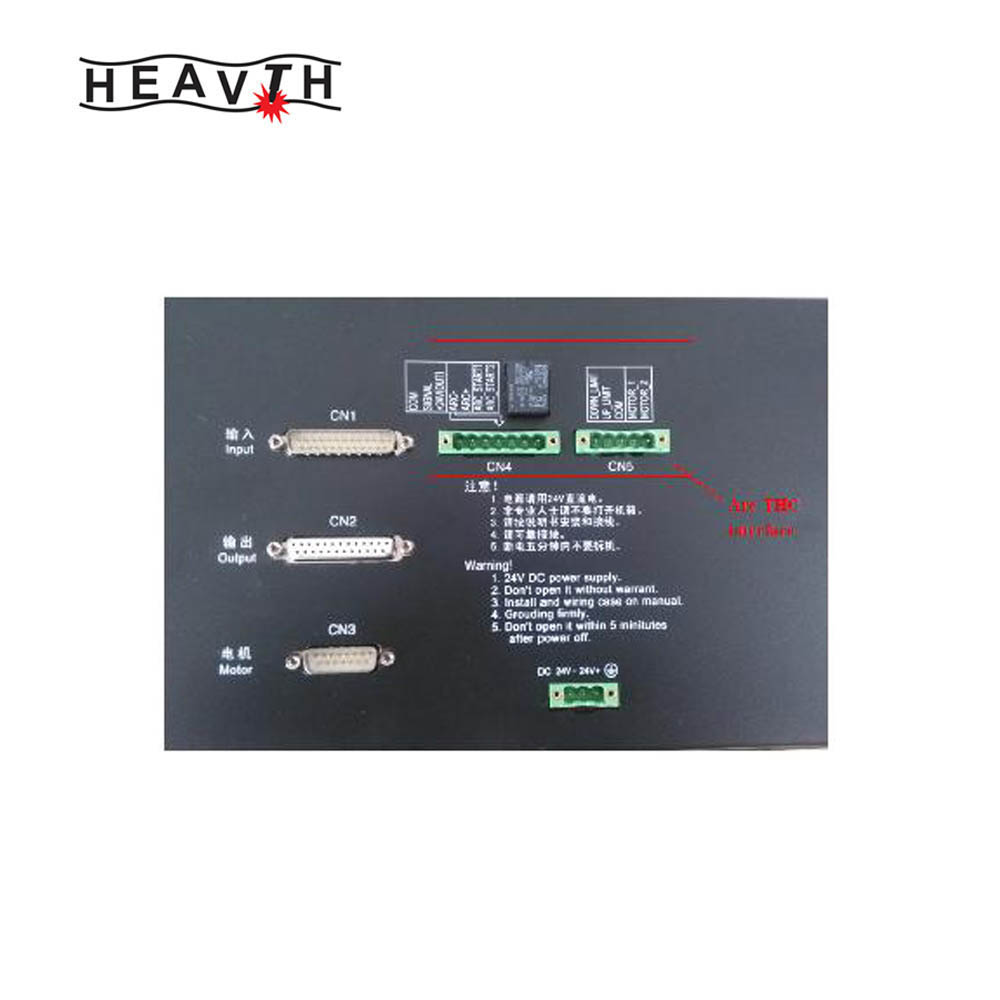

系统接口

· 15针D-SUB公头2轴电机驱动接口。

· 25针D-SUB母座16路光电隔离输出端口最大回流电流300mA。

· 25针D-SUB公头接口，16路光电隔离输入端口，最大输出电流300mA。

· 5线THC电机输出和限位输入端口。

· 7线电弧压力和位置输入端口，起弧信号输出端口。

· 电弧输入分压比例选择：1:50或1:100

· USB 接口位于前面板上。

· 扩展IO输入输出端口、PWM输入端口、模拟输入端口。

硬件配置

· 显示器：10.4英寸800*600、高清1600万色、高亮度液晶屏。

·内存：64M SDRAM

· 用户可用内存：256M或1G电子硬盘

· 系统主频：400MHz

· USB：USB 1.1前置接口

· 键盘：电子PCB贴膜键盘

· 机箱：全钢结构，完全屏蔽电磁辐射、干扰和静电。
