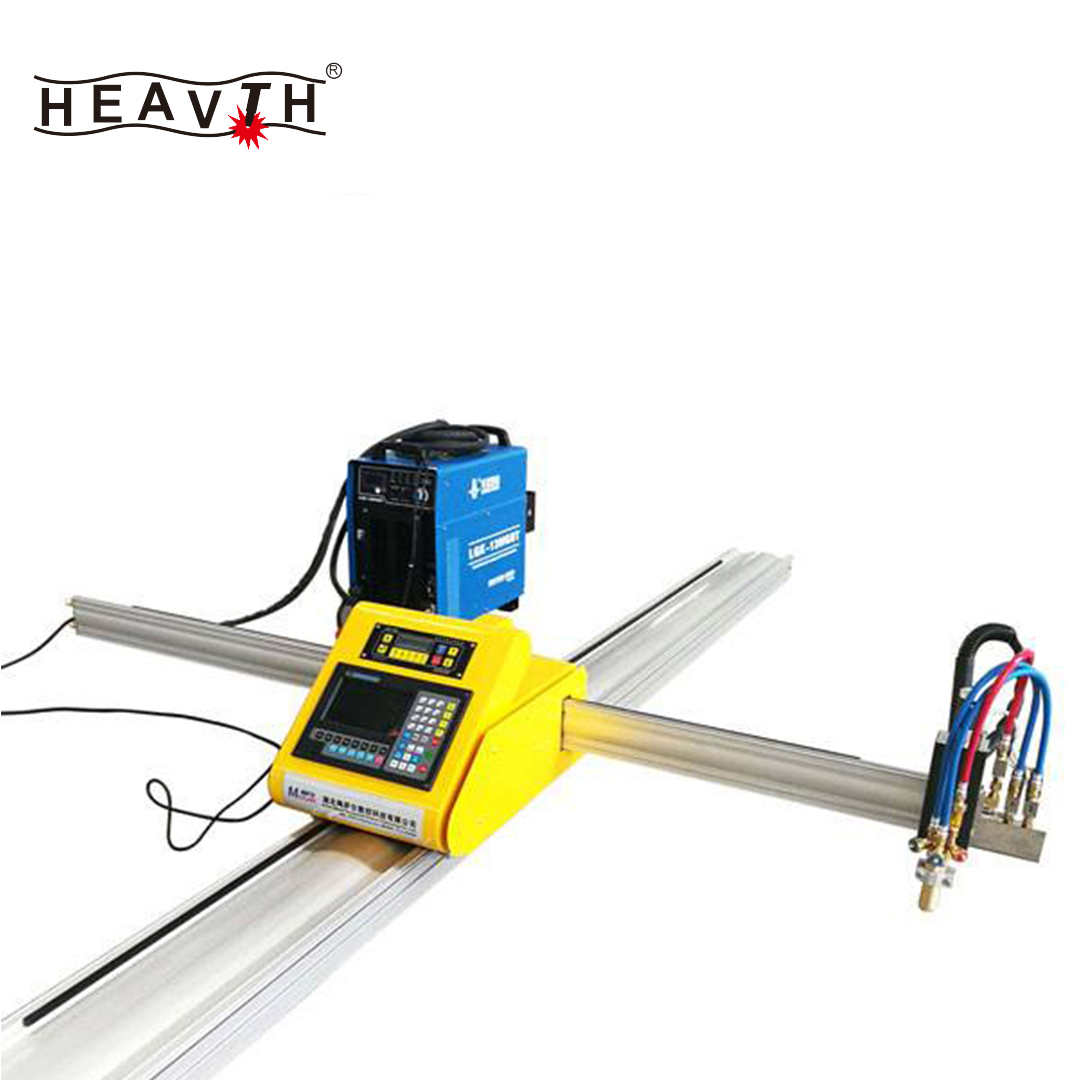

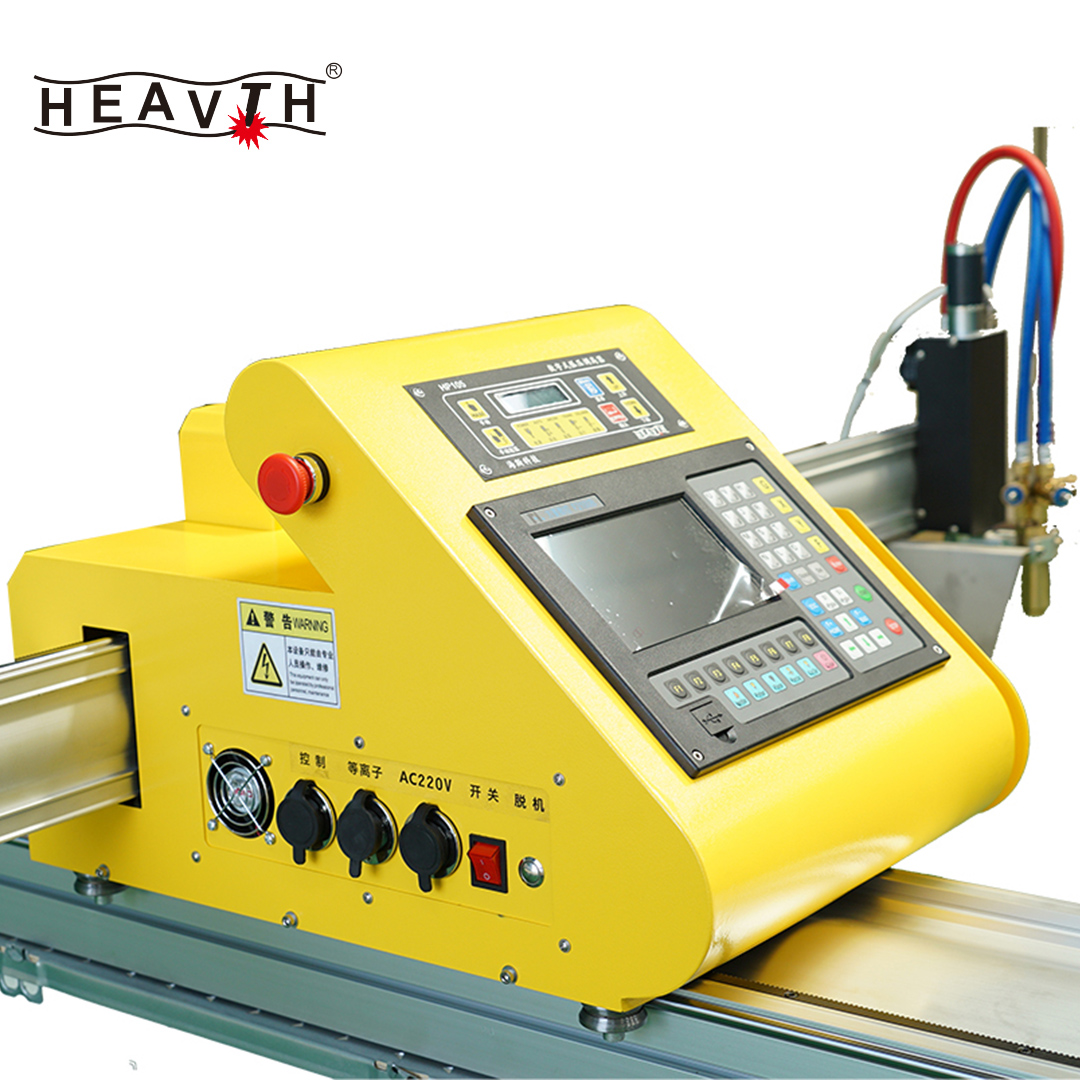

便携式数控等离子火焰切割机

设备简介

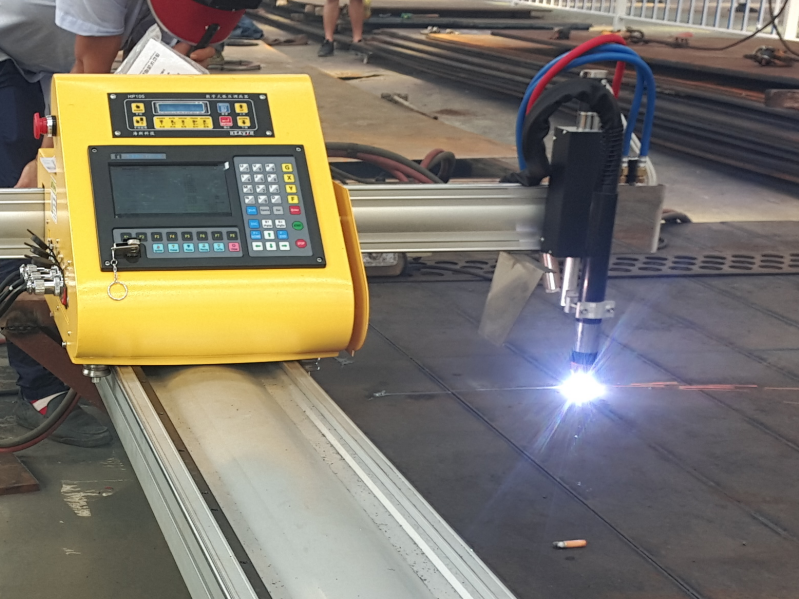

这款便携式数控切割机专为中小企业及现场作业需求而设计，集高精度、高效率、高柔性于一体，采用先进的数控技术和铝型材结构设计，切割速度快、切缝光滑、热变形小，适用于火焰或等离子切割不锈钢、碳钢、铝合金等多种金属材料。整机采用模块化设计，安装移动方便，无需大型厂房即可轻松操作，是金属加工、钣金制造、设备维修等行业的理想选择。



产品特点：

便携式设计：

轻松运输，快速部署，适用于多种工作场景。

切割方式可选：

火焰切割支持大厚度碳钢板材切割，等离子切割（选配）适合高度、高精度的中薄板高精度切割。

操作简便：

智能控制系统，支持多种文件格式，一键启动。

经济高效：

整机性价比突出，兼顾了数控和便携切割的优点，降低了企业的运营成本。

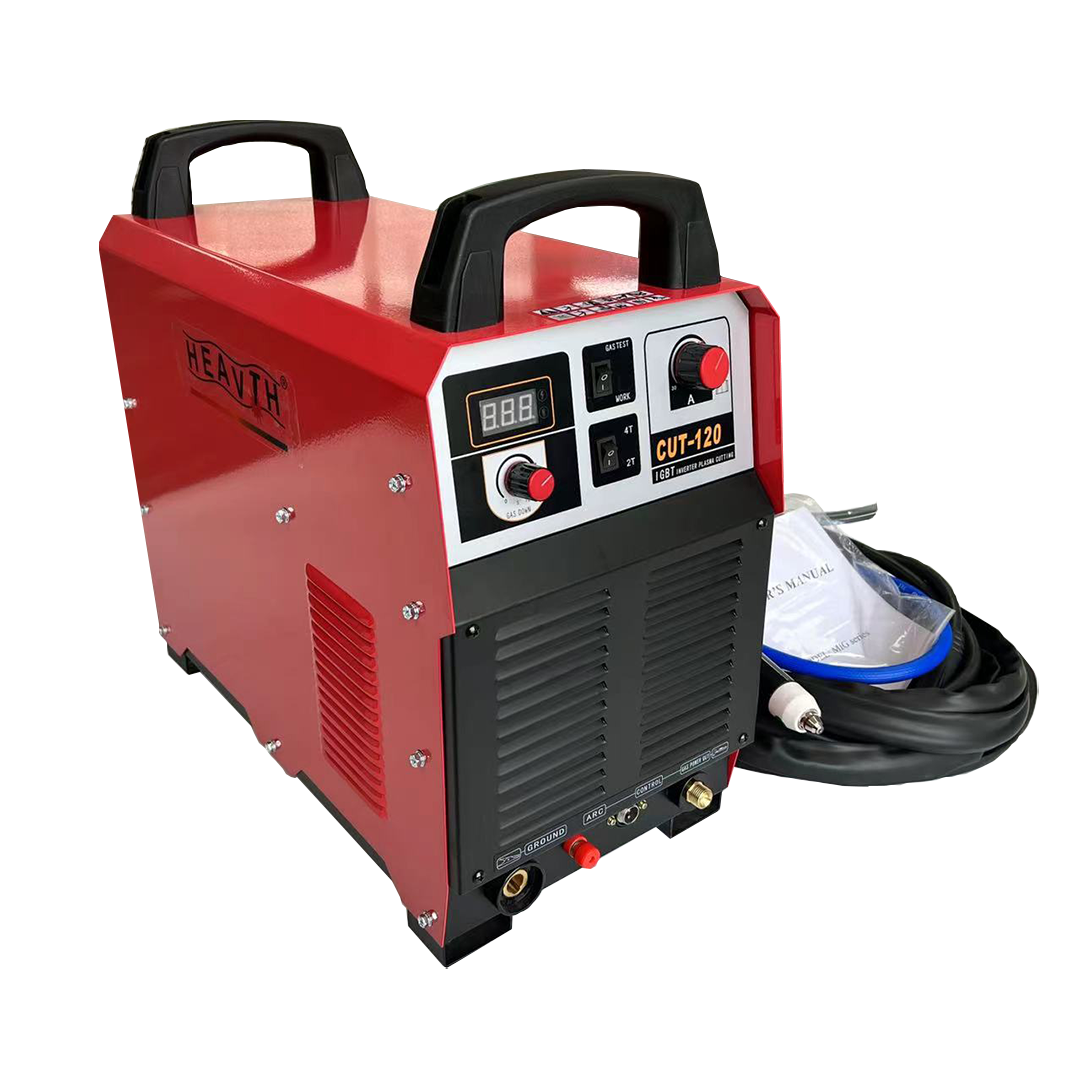

等离子电源：

等离子切割是一种利用高温等离子电弧热使工件切口的金属局部熔化（蒸发），通过高速等离子体动量消除熔融金属形成切口的加工方法。不同工作气体的等离子切割可切割各种难以切割的金属，特别是有色金属（不锈钢、铝、铜、钛、镍），切割效果更好；其主要优点是切割金属厚，等离子切割速度，特别是切割普通碳钢板时，速度可达到切氧方法的5~6倍，切割表面光滑，热变形小，热影响面积小。等离子切割机广泛应用于汽车、机车、压力容器、化工机械、核工业、通用机械、建筑机械、钢结构、船舶等行业。

型号	CUT80	CUT100	CUT120	CUT130	CUT160	CUT200	CUT300	CUT400
输入电压	AC220V±10% 50 Hz / 60 Hz		AC380V±10% 50 Hz / 60 Hz
额定输入容量	11KVA	15KVA	18KVA	20KVA	27KVA	33KVA	50KVA	75KVA
电流范围	30—80A	30—100A	30—120A	30—130A	60—160A	60—200A	60—300A	60—400A
空载 电压	270V	310V	315V	315V	330V	330V	330V	330V
暂载率	60%
重量	20K g	30K g	31K g	35K g	70K g	75K g	85K g	90K g
冷却方式	空气冷却				水冷
切断厚度	30mm	40mm	45mm	50mm	65mm	75mm	100mm	120mm
质量切割	20mm	30mm	32mm	35mm	45mm	55mm	65mm	80mm



弧压调高器：

HP105弧压调高器是一种利用等离子源恒流特性进行自动控制的数字控制器。在一定的切割电流下，割炬距离越远，电弧电压越大；相反，电弧电压会降低。控制器将检测电压变化，然后通过升降电机控制割炬与材料之间的距离。一般来说，等离子电源的说明书会列出等离子电源在典型条件下的切割参数。用户可以参考这些参数，调整控制器以匹配所选电流，保持切割高度恒定。

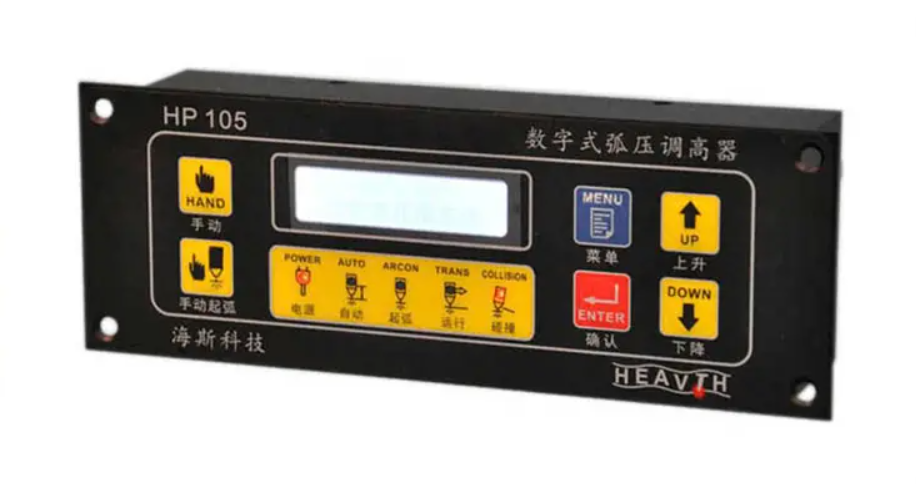

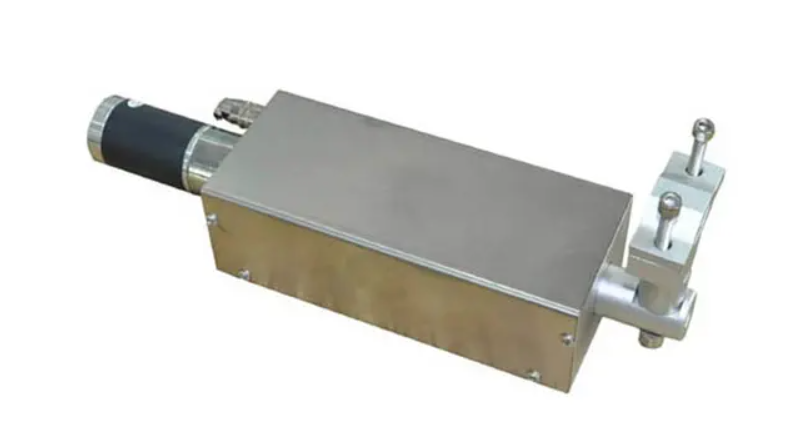

HP105弧压调高器	HS100割炬升降机构

数控系统：

F2100数控系统采用ARM和DSP电机控制IC实现切割控制，功能强大抗干扰能力强，系统广泛应用于氧气切割机和等离子切割机。该系统操作简单。操作者可以利用图形提示，方便操作。按键专门为方便操作者而设计。使用前置 USB 端口可以导入和导出文件。系统界面包括英语、荷兰语、德语、俄语、法语和日语等多种语言。



质量控制：

来料检测：

对于机器的每一个部件，海斯科技都严格控制质量。不仅要求供应商提供质检报告，而且零部件进厂时也会进行严格的质量监控。

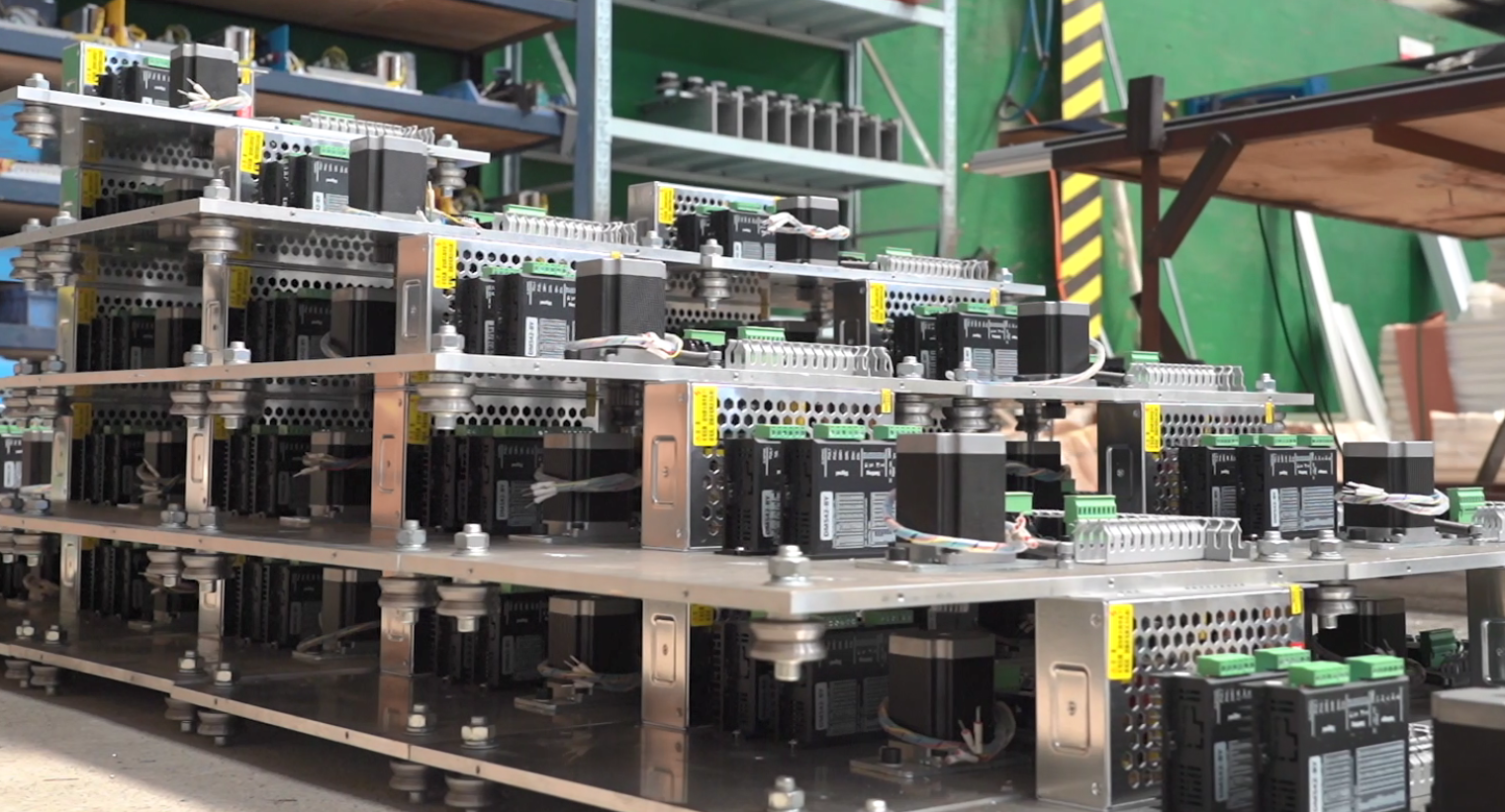

过程控制：

机器的组装和调试工艺会影响最终产品质量和客户使用时的感受，因此，在机器组装过程中，我们从最基本的床身到整机的最终组装都严格遵循质量管理标准。

出厂检验：

机器将接受多项质量检测，分别从性能、稳定性、适配性、实用性等方面考虑，对于不符合标准的部分安排调试和维修，以确保最终出厂时，机器处于最佳状态。

来料检验	配件加工	机械装配
电气连接	整机组装	精度测试
老化测试	切割测试	包装出货



标准配置:

编号	品名	描述	数量	图片
1	数控系统	方菱F2100B	1 set
2	弧压调高器	海斯HP105	1 set
3	割炬升降机构	海斯HS100	1 set
4	火焰割炬	专用数控割炬	1 set
5	轨道	高精度型材导轨	1 set
6	套料软件	TPL NEST	1 set
7	等离子电源	选配	1 set

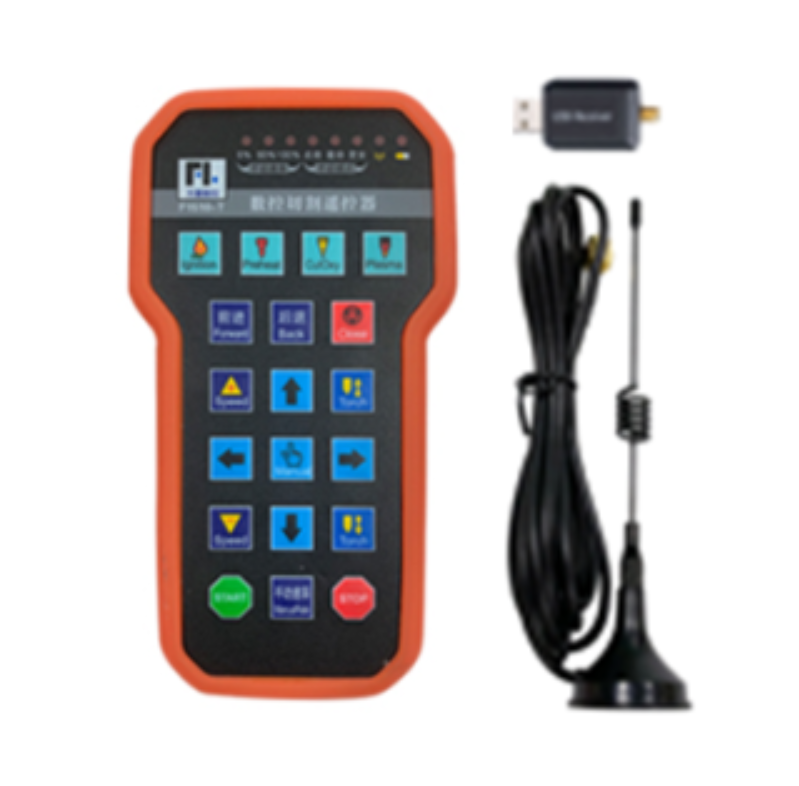

8	系统遥控器	选配	1 set



技术参数：

型号	MS-1515	MS-1530	MS-1560	MS-2030	MS-2060
切割宽度	1600mm	1600mm	1600mm	2000mm	2000mm
切割长度	1500mm	3000mm	6000mm	3000mm	6000mm
X轴轨距	2180mm	2180mm	2180mm	2680mm	2680mm
Y轴轨距	2000mm	3500mm	6500mm	3500mm	6500mm
重复定位精度	±0.2mm/m
火焰切割厚度	5mm～150mm
等离子切割厚度	取决于等离子电源
最高速度	8,000 mm/min (320 IPM)
控制电机	X-axis: 步进电机, Y-axis: 步进电机
输入电源	AC220V 1PH or  AC110V 1PH

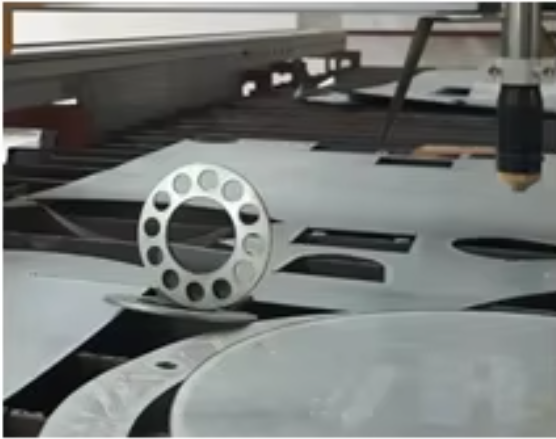

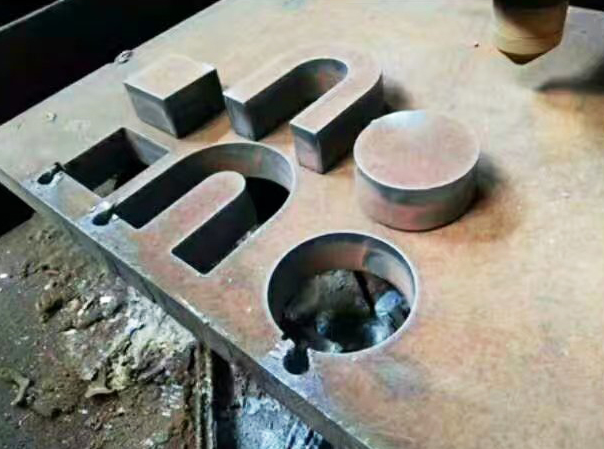

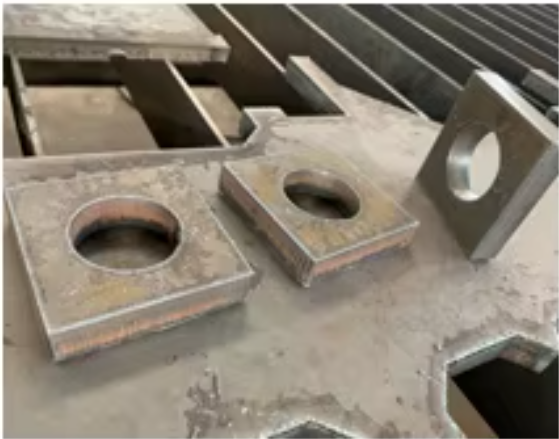

切割样品：

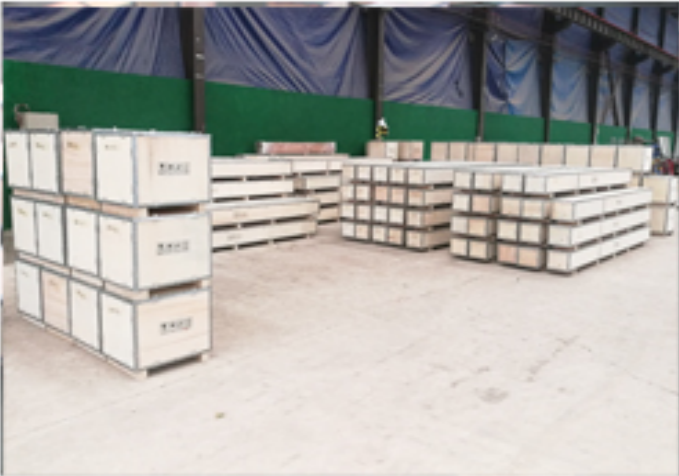

装箱尺寸：

便携式数控切割机
Model	Size	Weight	Quantity
MS-1525HDX	Wooden box A: 3030*260*210mm	128KG	1
	Wooden box B: 580*450*420mm		1
MS-1530HDX	Wooden box A: 3530*260*210mm	135KG	1
	Wooden box B: 580*450*420mm		1
MS-1540HDX	Wooden box A: 3530*260*210mm	145KG	1
	Wooden box B: 580*450*420mm		1
MS-1560HDX	Wooden box A: 3530*260*210mm	175KG	1
	Wooden box B: 580*450*420mm		1
MS-1590HDX	Wooden box A: 3530*260*210mm	246KG	1
	Wooden box B: 580*450*420mm		1
MS-20100HDX	Wooden box A: 3530*260*210mm	260KG	1
	Wooden box B: 580*450*420mm		1

售后服务条款：

1. 安装调试

a. 我司技术人员协助客户进行设备的安装调试。货物抵达买方交货现场后，我司工程师对设备安装调试进行视频技术指导，并协助客户完成设备的安装、调试、技术指标测试、培训及交付等工作。

b. 远程安装调试必须在合同规定的期限内完成。合同规定的所有设备均由我司负责对接并完成安装调试。设备安装调试完成后，客户应进行设备自检，确保各项技术指标符合技术要求。

c. 对于需要现场安装和培训的客户，客户需承担往返调试现场的交通费用，技术人员服务费为每天800元，自我司出发至返回计算（即现场服务时间+往返交通时间）。

2. 包装运输

a. 标准包装，适合长途运输，防潮、防锈、防震。

b. 运输方式：公路运输，运输责任按合同条款确定。

c. 每个包装箱均附有详细的装箱单和质量证明书。相关说明书及所有其他文件和资料均附于包装箱内。

d. 交货地点为客户指定的地点。

3. 培训

公司提供免费技术培训。设备安装调试完成后，我公司技术人员将为贵公司操作人员提供不少于2天的技术培训，直至操作人员能够正常使用设备为止。主要培训内容如下：

1) 数控切割机基础知识及原理；

2) 切割机的结构、操作、维护和保养；

3) 数控系统的电气原理、操作、编程及常见故障诊断；

4) 火焰等离子切割工艺；

5) 设备操作及日常维护；

6) 设备使用安全教育。

4. 售后服务

1. 设备验收合格后，整机保修期为一年。保修期内系统如出现任何问题，我公司技术工程师将随时提供电话或视频服务。

2. 设备保修期内，凡因设备自身质量问题造成的损坏或损毁，我公司负责免费提供配件更换及维修服务。配件运输费用由客户承担，常规耗材（如电极喷嘴，割枪等）及用户违规操作造成的事故除外。

3. 我公司对所提供的产品提供终身维护服务，并随时提供设备日常咨询和指导。保修期外，我公司仍为客户提供广泛且优惠的技术支持及备件供应。

4. 我公司长期免费为客户储备经过我公司严格培训的高素质操作和维护技术人员，随时准备为客户服务，解决客户寻找技术人员的烦恼。

5. 设备出厂后，我公司定期跟踪并记录用户使用设备的相关信息。设备维修服务完成后，我公司将故障原因、补救措施、维修完成及恢复时间及日期报告需方。

6. 我公司承诺及时告知需方软件升级情况，并免费提供软件升级服务。

7. 我公司定期安排技术人员对用户进行免费技术回访。
