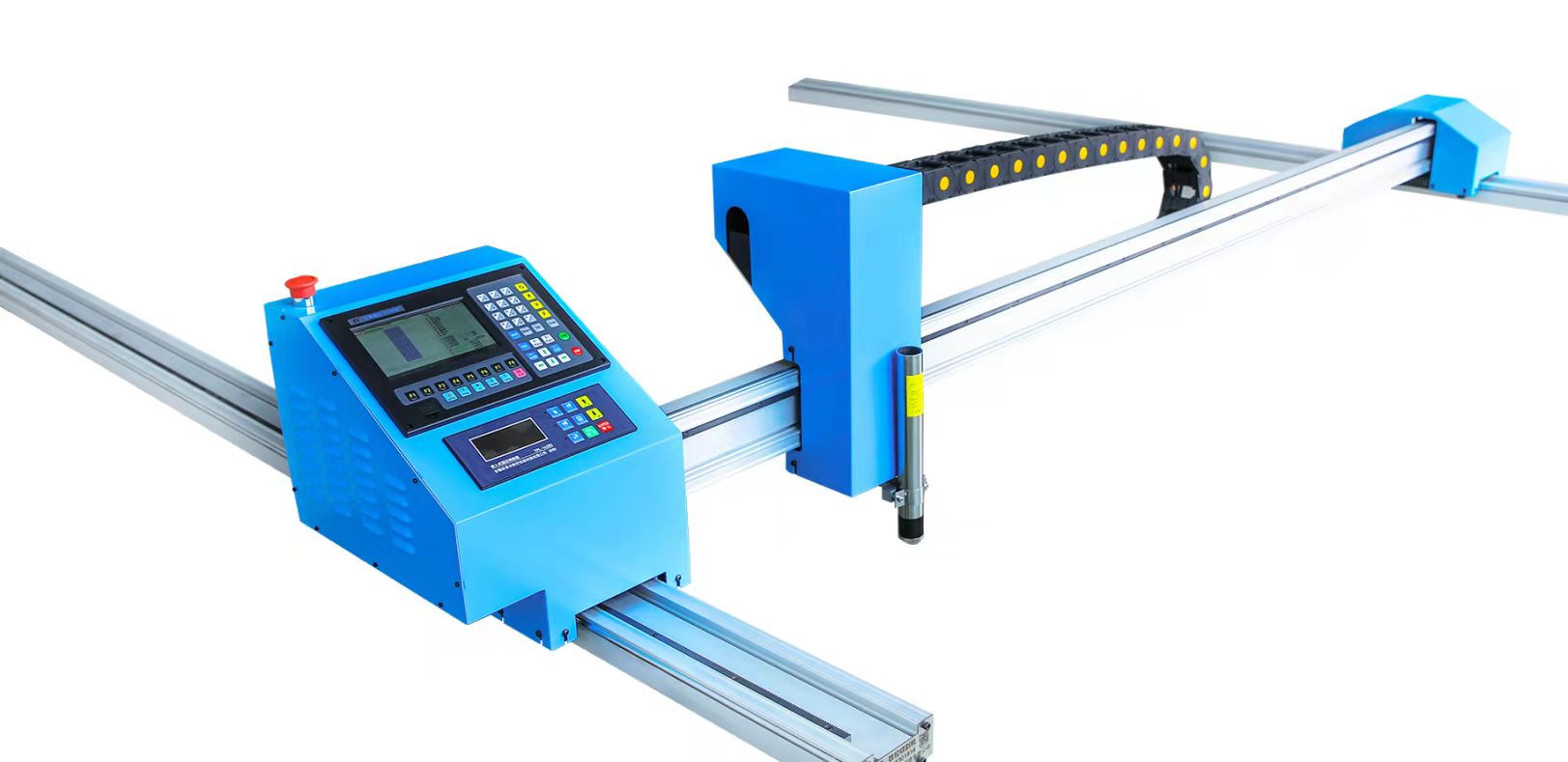

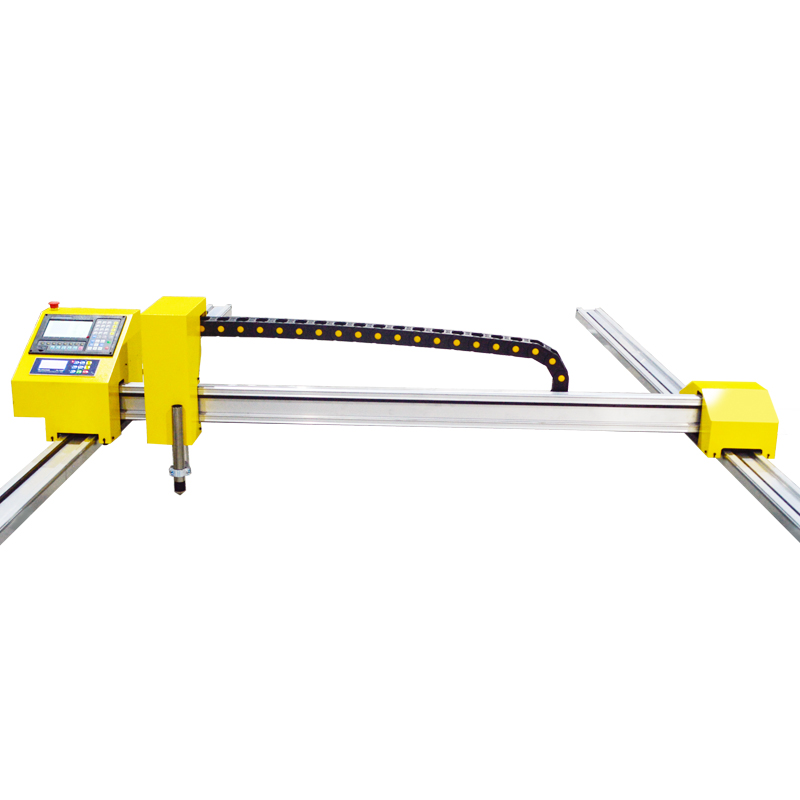

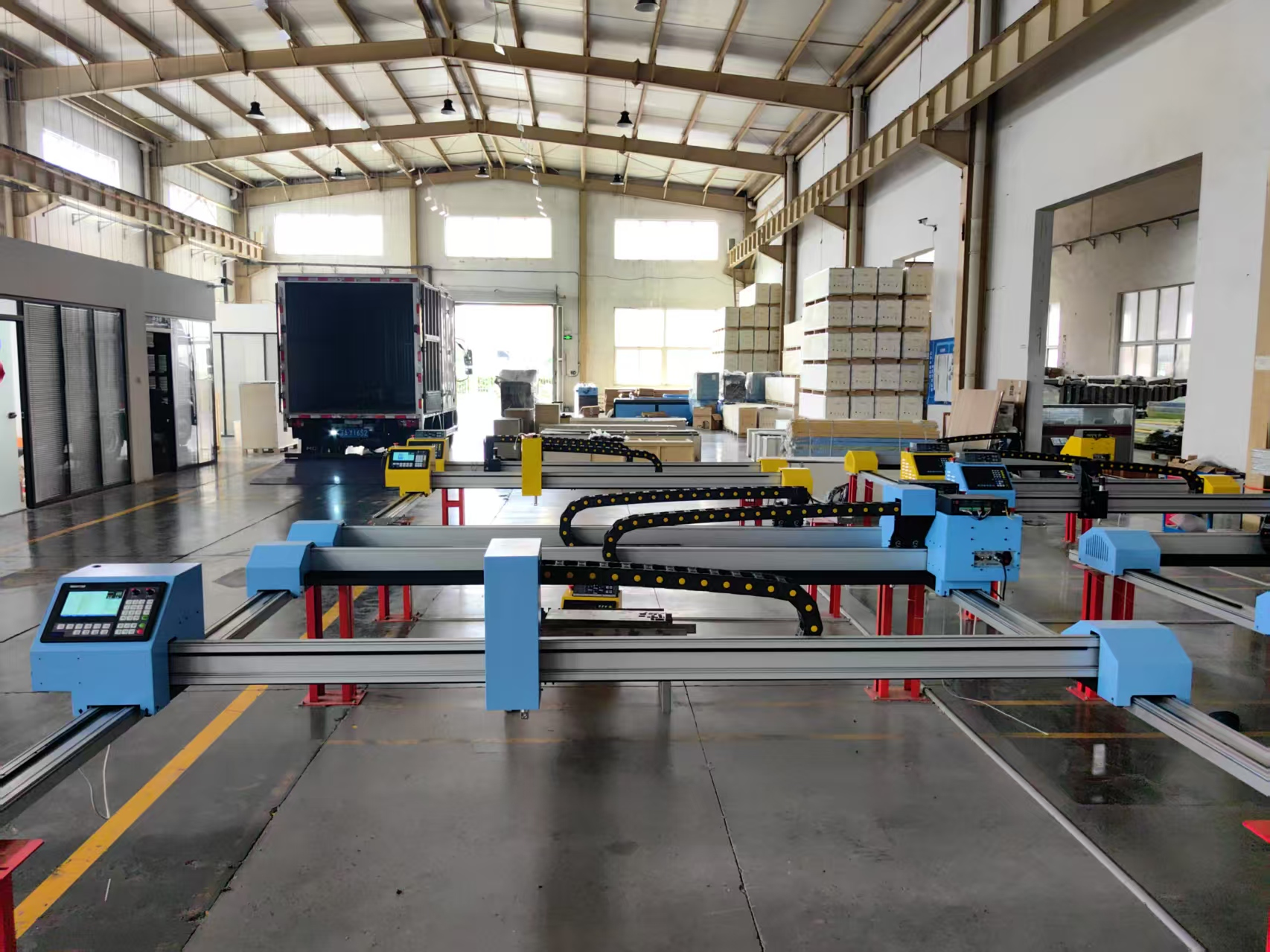

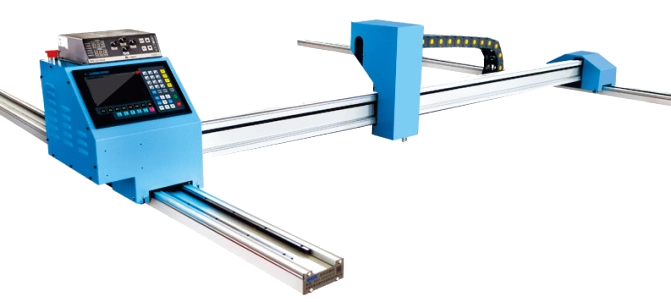

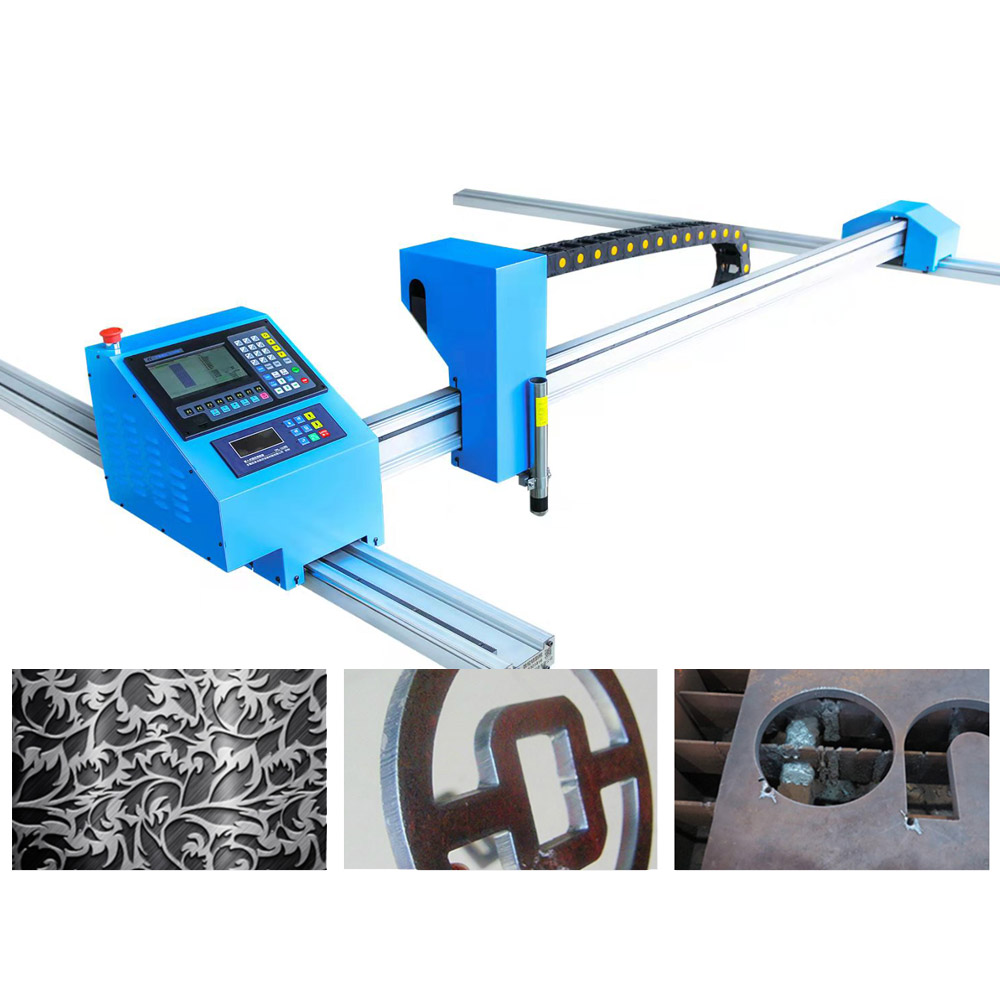

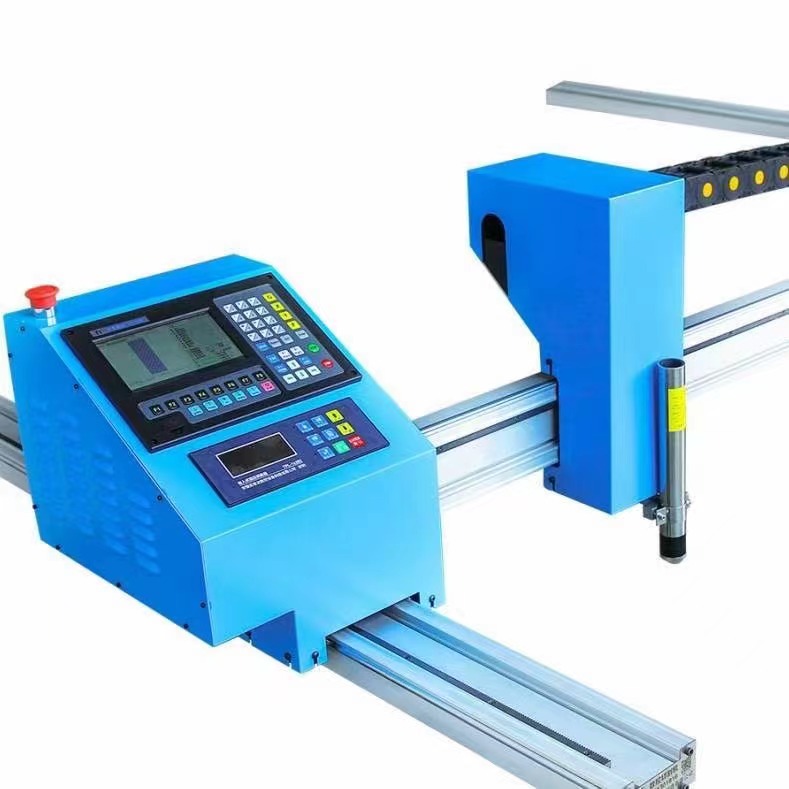

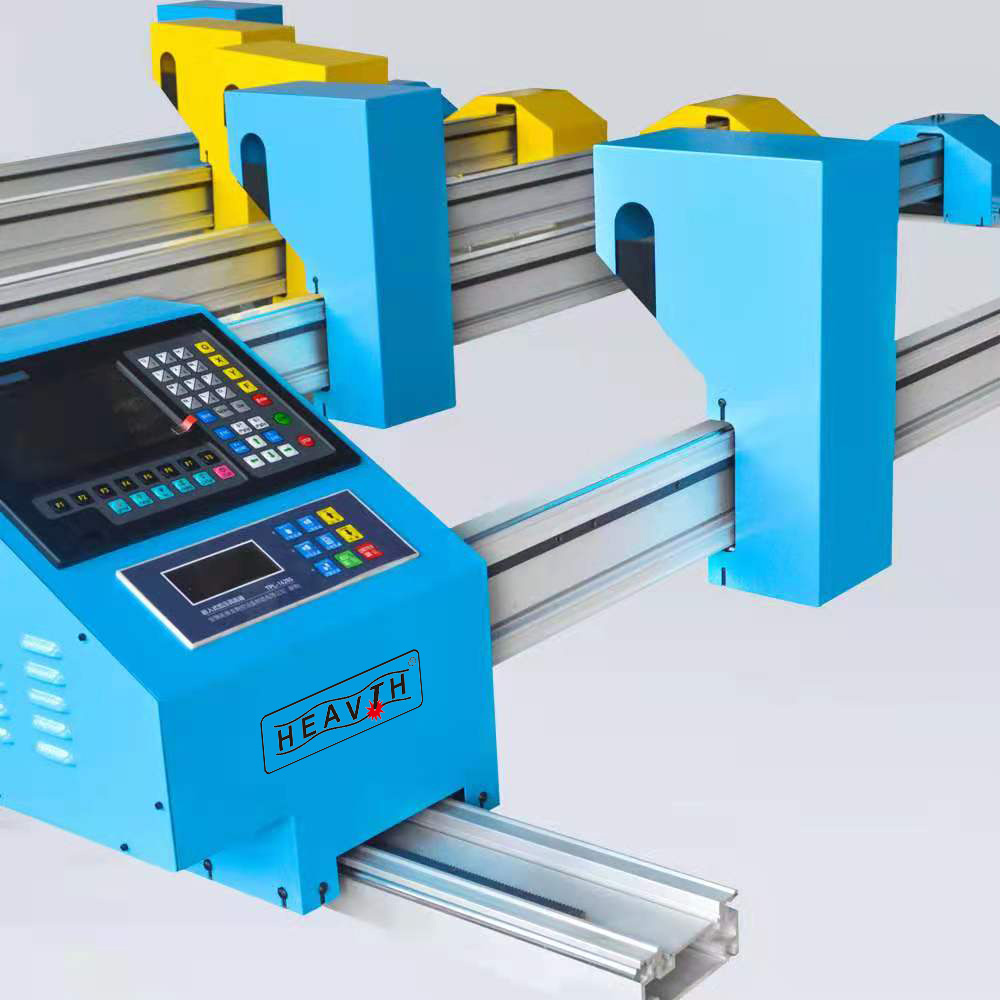

便携式龙门火焰等离子切割机

设备简介

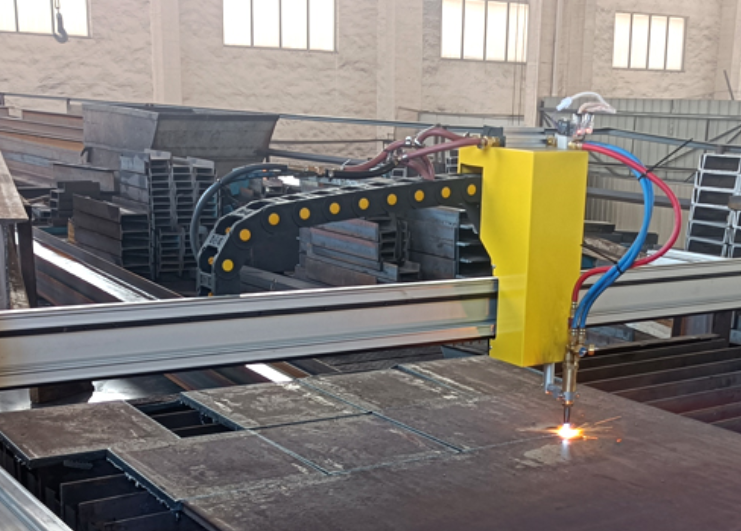

这款便携式龙门数控切割机专为中小企业及现场作业需求而设计，集高精度高效率高柔性于一体，采用先进的数控技术和龙门结构设计，切割速度快切缝光滑热变形小，适用于火焰或等离子切割不锈钢碳钢铝合金等多种金属材料整机采用模块化设计，安装移动方便，无需大型厂房即可轻松操作，是金属加工钣金制造设备维修等行业的理想选择



产品特点：

便携式设计：

轻松运输，快速部署，适用于多种工作场景

切割方式可选：

火焰切割支持大厚度碳钢板材切割，等离子切割（选配）适合高度高精度的中薄板高精度切割

操作简便：

智能控制系统，支持多种文件格式，一键启动

经济高效：

整机性价比突出，兼顾了龙门和便携切割的优点，降低了企业的运营成本

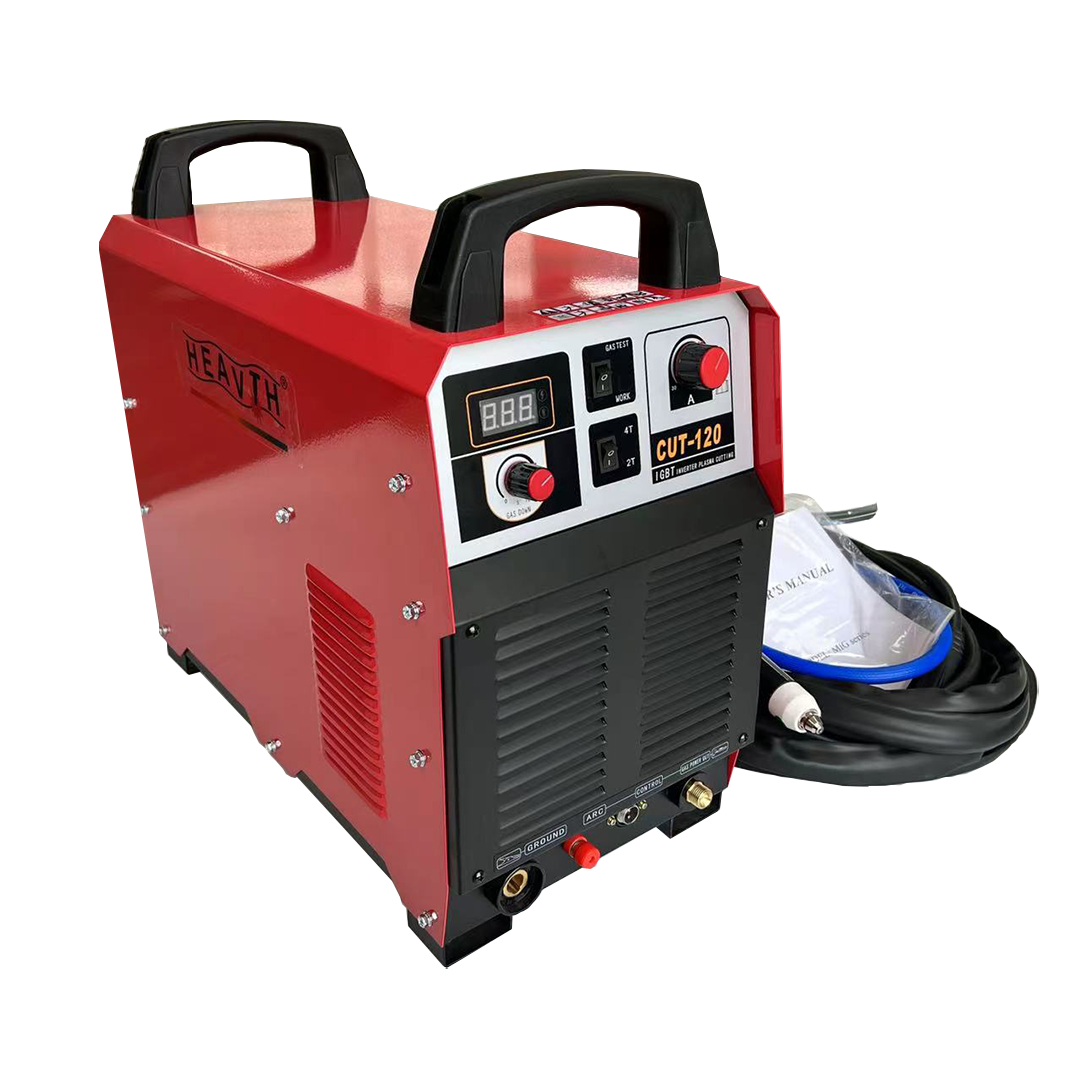

等离子电源：

等离子切割是一种利用高温等离子电弧热使工件切口的金属局部熔化（蒸发），通过高速等离子体动量消除熔融金属形成切口的加工方法不同工作气体的等离子切割可切割各种难以切割的金属，特别是有色金属（不锈钢铝铜钛镍），切割效果更好；其主要优点是切割金属厚，等离子切割速度，特别是切割普通碳钢板时，速度可达到切氧方法的5~6倍，切割表面光滑，热变形小，热影响面积小等离子切割机广泛应用于汽车机车压力容器化工机械核工业通用机械建筑机械钢结构船舶等行业

型号	CUT80	CUT100	CUT120	CUT130	CUT160	CUT200	CUT300	CUT400
输入电压	AC220V±10% 50 Hz / 60 Hz		AC380V±10% 50 Hz / 60 Hz
额定输入容量	11KVA	15KVA	18KVA	20KVA	27KVA	33KVA	50KVA	75KVA
电流范围	30—80A	30—100A	30—120A	30—130A	60—160A	60—200A	60—300A	60—400A
空载 电压	270V	310V	315V	315V	330V	330V	330V	330V
暂载率	60%
重量	20K g	30K g	31K g	35K g	70K g	75K g	85K g	90K g
冷却方式	空气冷却				水冷
切断厚度	30mm	40mm	45mm	50mm	65mm	75mm	100mm	120mm
质量切割	20mm	30mm	32mm	35mm	45mm	55mm	65mm	80mm

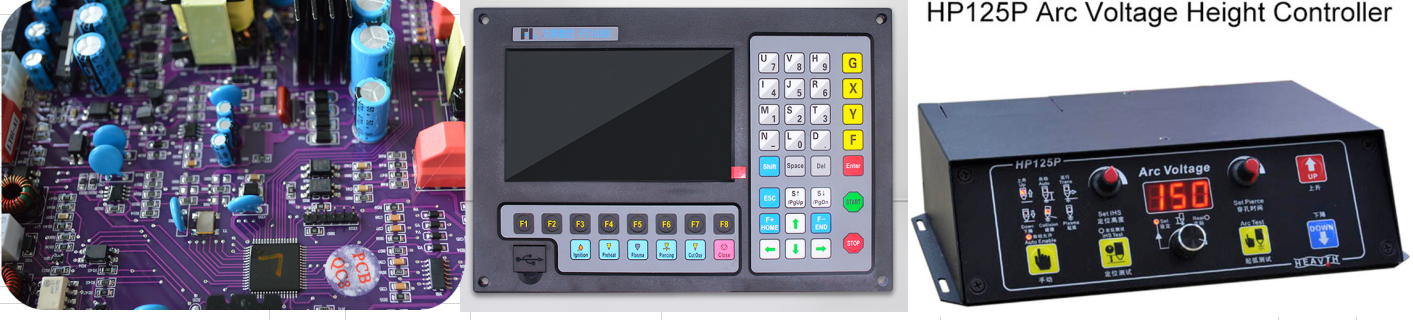

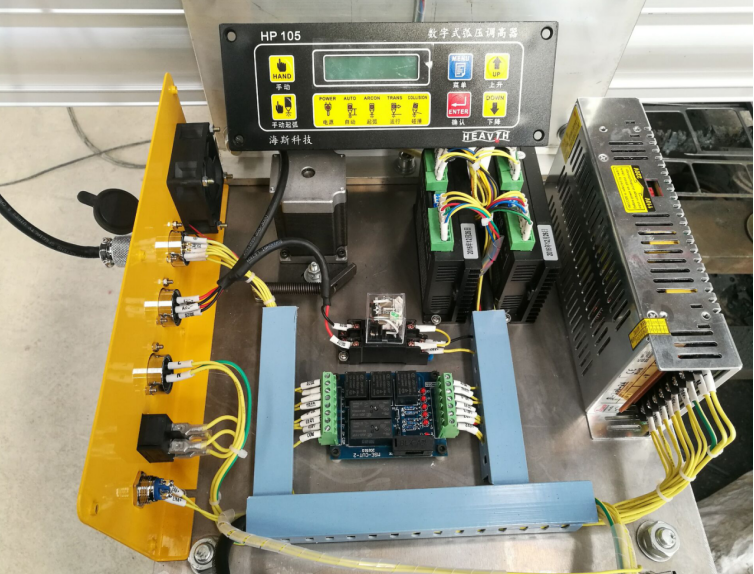

弧压调高器：

HP125P弧压调高器是一种利用等离子源恒流特性进行自动控制的数字控制器在一定的切割电流下，割炬距离越远，电弧电压越大；相反，电弧电压会降低控制器将检测电压变化，然后通过升降电机控制割炬与材料之间的距离一般来说，等离子电源的说明书会列出等离子电源在典型条件下的切割参数用户可以参考这些参数，调整控制器以匹配所选电流，保持切割高度恒定

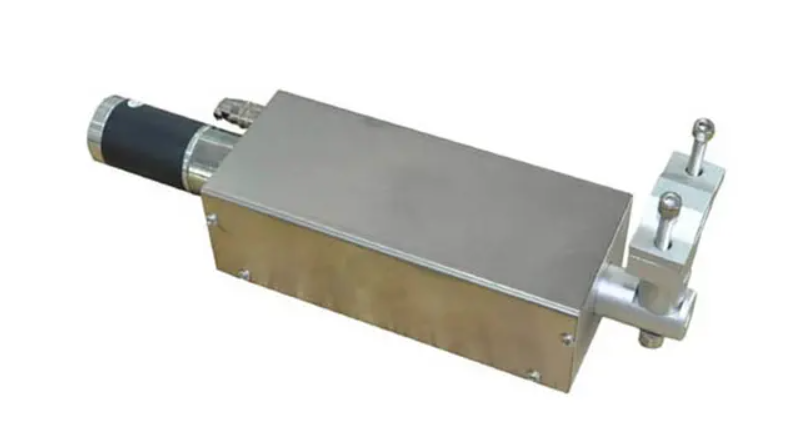

HP125P弧压调高器	HS100割炬升降机构

数控系统：

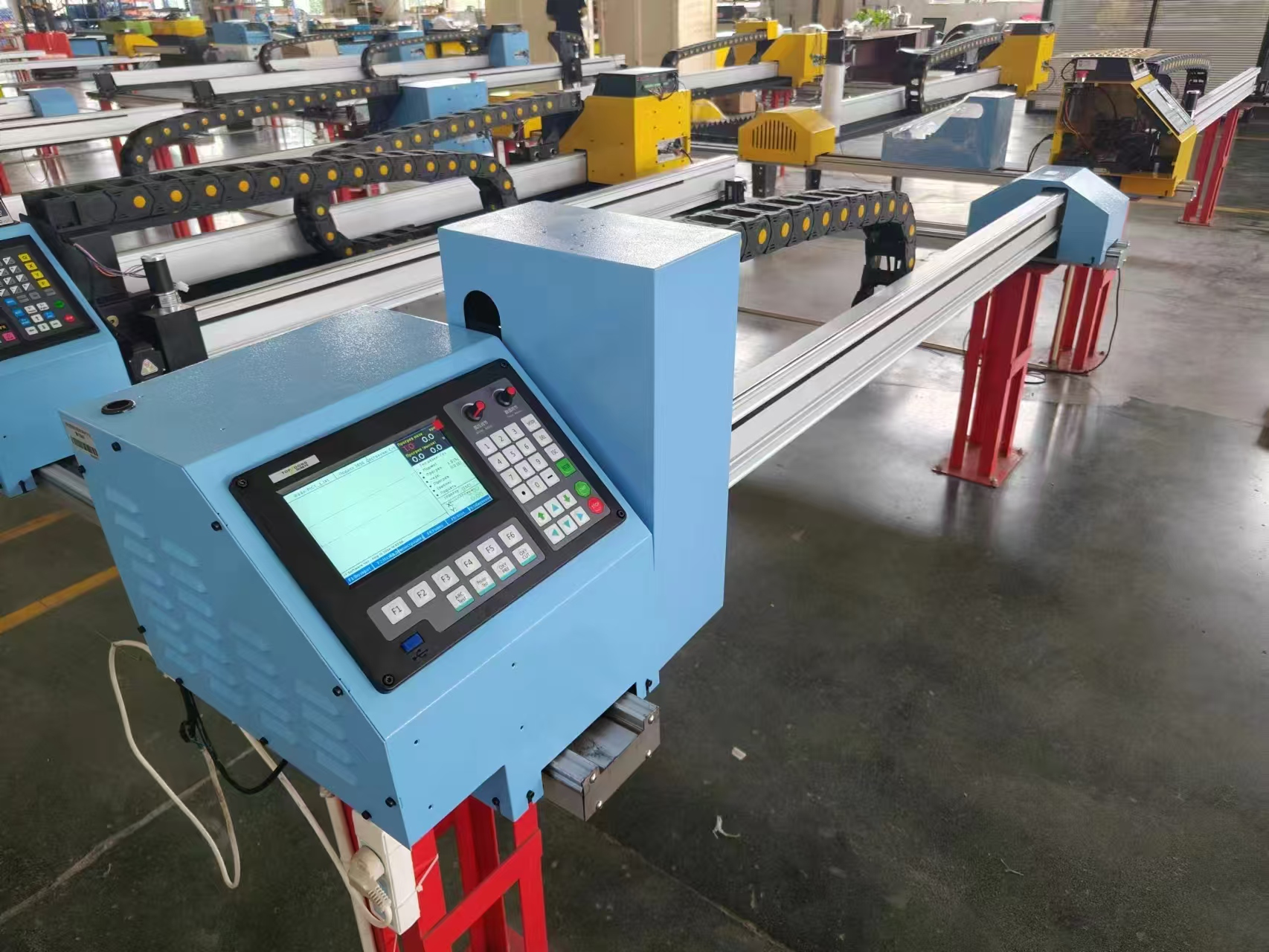

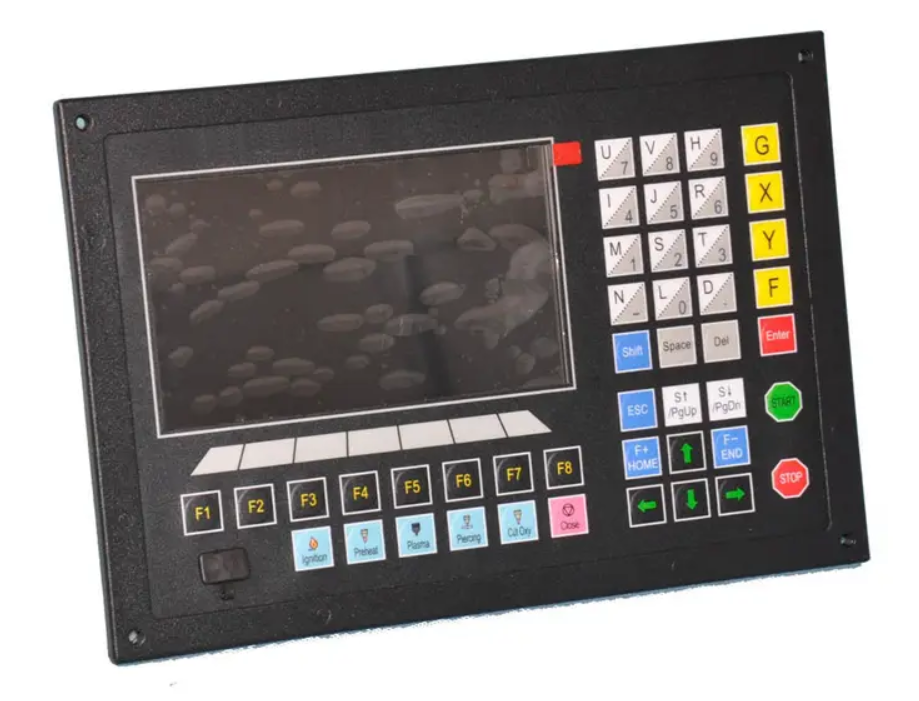

F2100数控系统采用ARM和DSP电机控制IC实现切割控制，功能强大抗干扰能力强，系统广泛应用于氧气切割机和等离子切割机该系统操作简单操作者可以利用图形提示，方便操作按键专门为方便操作者而设计使用前置 USB 端口可以导入和导出文件系统界面包括英语荷兰语德语俄语法语和日语等多种语言



质量控制：

来料检测：

对于机器的每一个部件，海斯科技都严格控制质量不仅要求供应商提供质检报告，而且零部件进厂时也会进行严格的质量监控

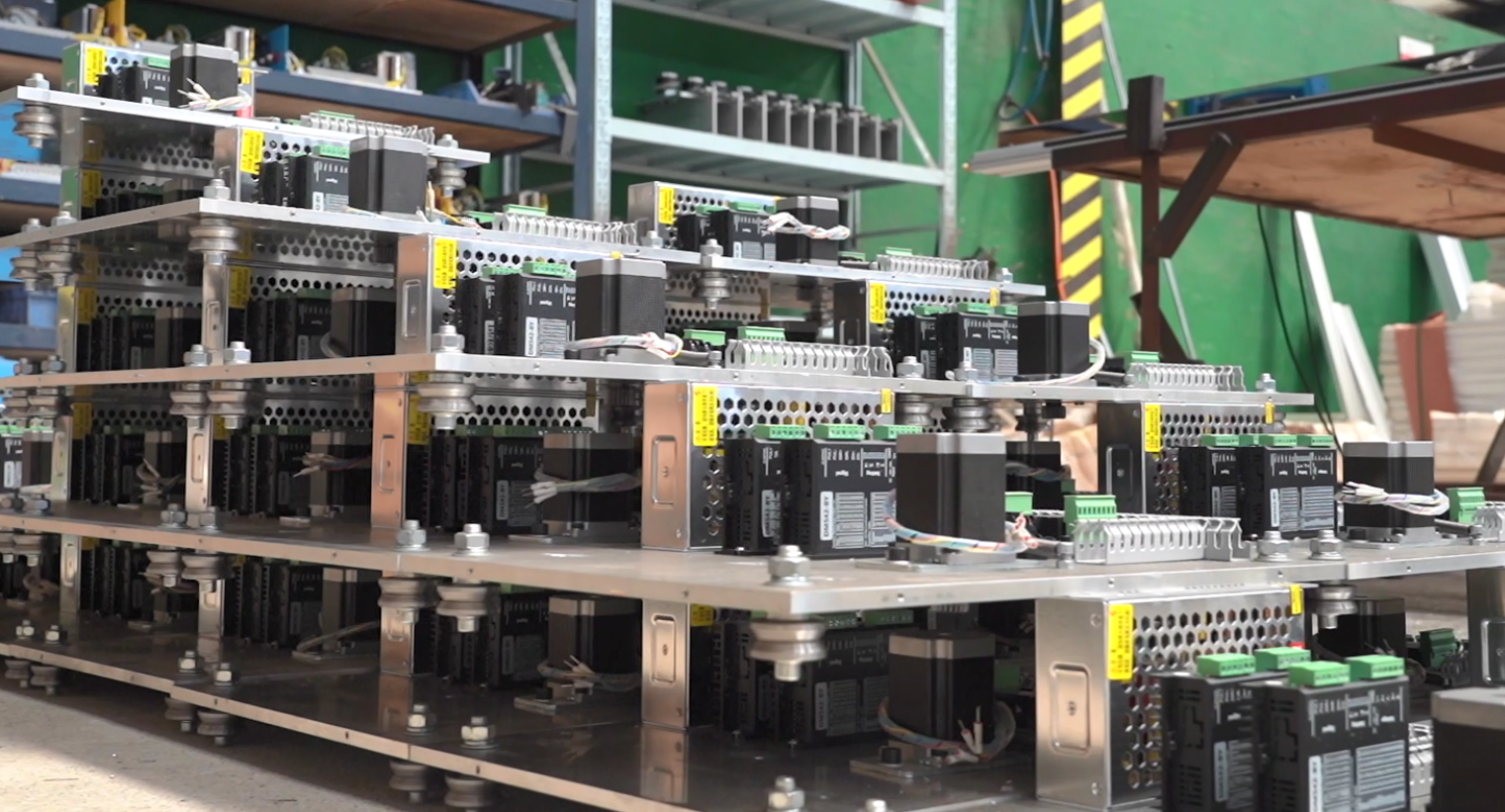

过程控制：

机器的组装和调试工艺会影响最终产品质量和客户使用时的感受，因此，在机器组装过程中，我们从最基本的床身到整机的最终组装都严格遵循质量管理标准

出厂检验：

机器将接受多项质量检测，分别从性能稳定性适配性实用性等方面考虑，对于不符合标准的部分安排调试和维修，以确保最终出厂时，机器处于最佳状态

来料检验	配件加工	机械装配
电气连接	整机组装	精度测试
老化测试	切割测试	包装出货

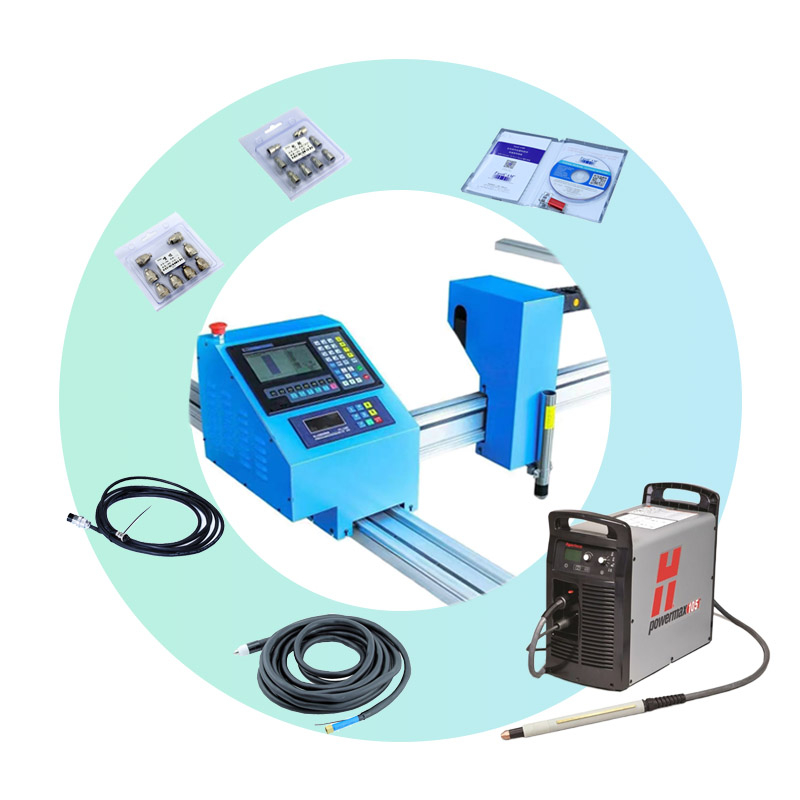

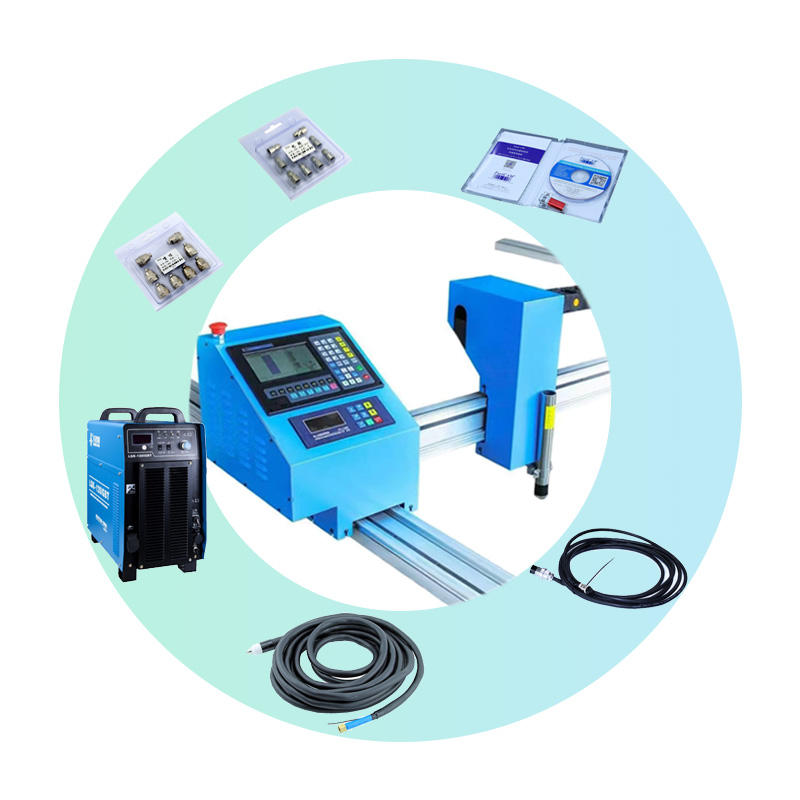

标准配置:

编号	品名	描述	数量	图片
1	数控系统	方菱F2100B	1 set
2	弧压调高器	海斯HP125P	1 set
3	割炬升降机构	海斯HS100	1 set

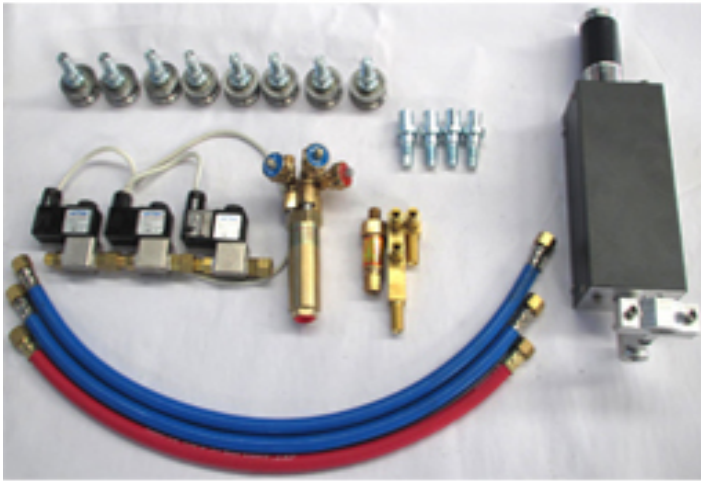

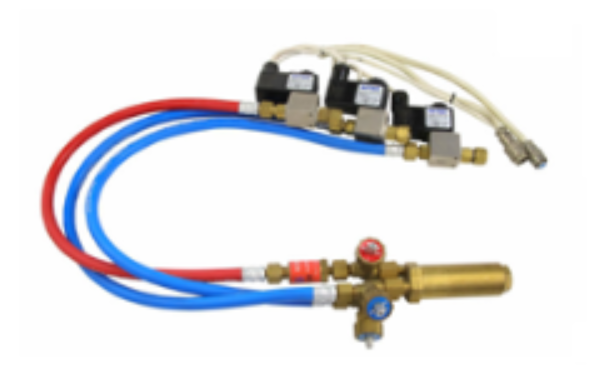

4	火焰割炬	专用数控割炬	1 set
5	轨道	高精度型材导轨	1 set

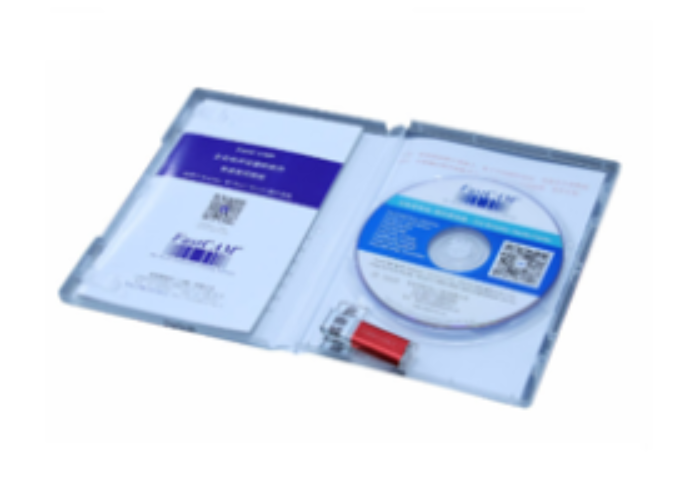

6	套料软件	TPL NEST	1 set
7	等离子电源	选配	1 set

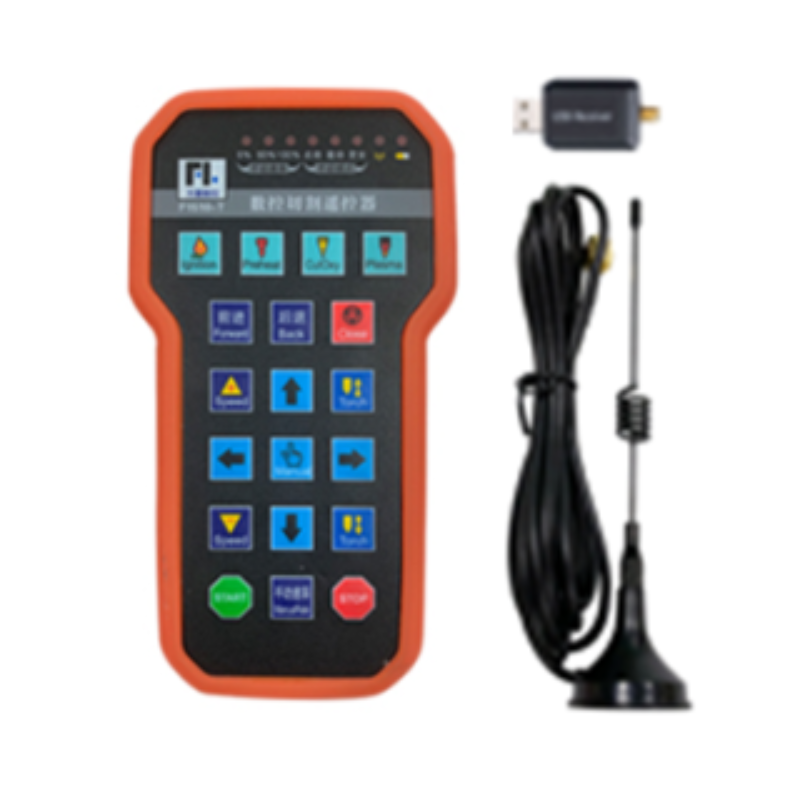

8	系统遥控器	选配	1 set



技术参数：

型号	MG1630	MG 1660	MG 2430	MG 2460	MG 3030	MG 3060
切割宽度	1600mm	1600mm	2400mm	2400mm	3000mm	3000mm
切割长度	3000mm	6000mm	3000mm	6000mm	3000mm	6000mm
X轴轨距	2180mm	2180mm	2880mm	2880mm	2480mm	2480mm
Y轴轨距	3500mm	6500mm	3500mm	6500mm	3500mm	6500mm
重复定位精度	±0.2mm/m
火焰切割厚度	5mm～150mm
等离子切割厚度	取决于等离子电源
最高速度	8,000 mm/min (320 IPM)
控制电机	X-axis: 步进电机, Y-axis: 双边步进电机
输入电源	AC220V 1PH or  AC110V 1PH

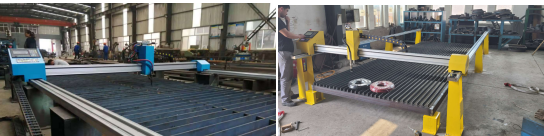

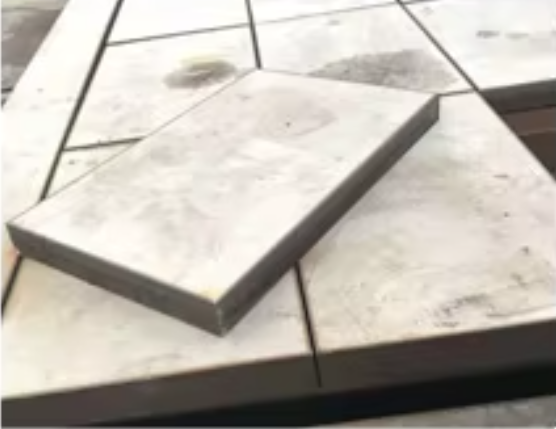

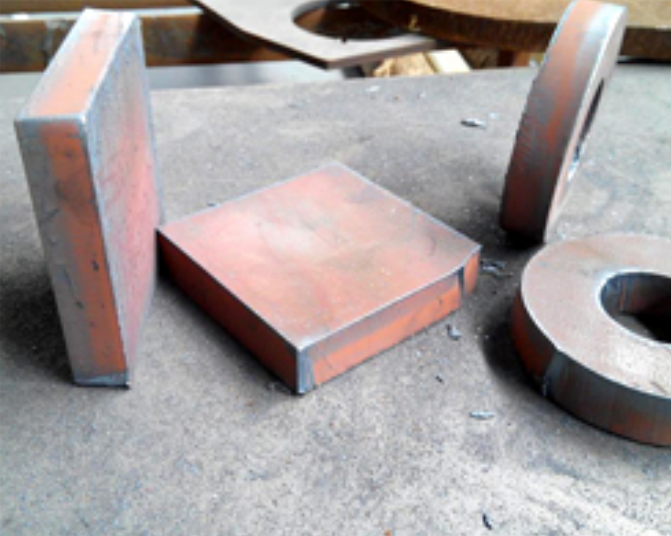

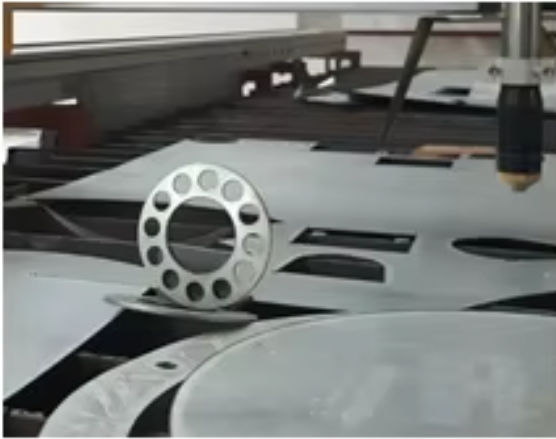

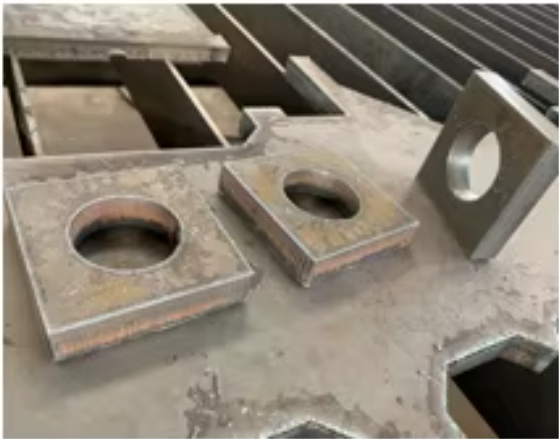

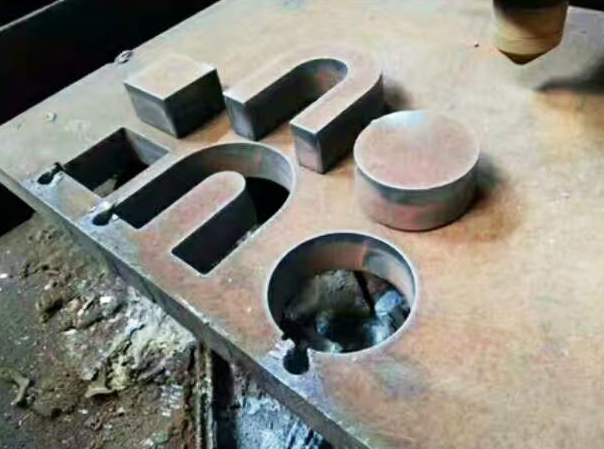

 切割样品：

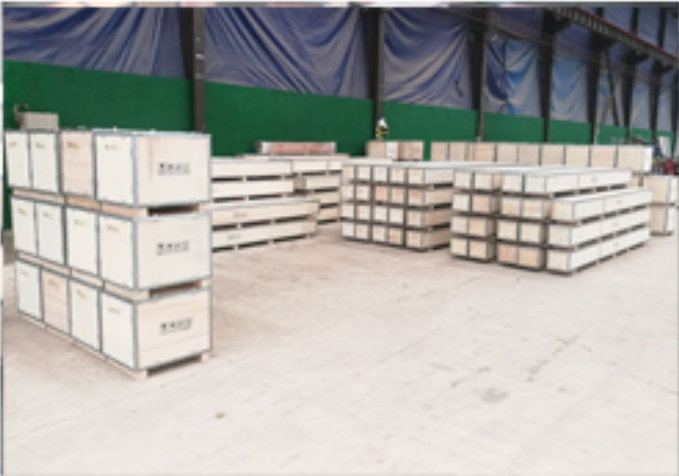

装箱尺寸:

便携龙门数控切割机
型号	尺寸	重量	数量
MG1630	木箱2600*450*600mm	165kgs	1
	木箱3570*160*110mm		1
MG1660	木箱3550*430*600mm	185kgs	1
MG2430	木箱3550*430*600mm	240kgs	1
MG2460	木箱3550*430*600mm	260kgs	1
MG3030	木箱4050*430*600mm	260kgs	1
MG3060	木箱4050*430*600mm	280kgs	1

售后服务条款：

1. 安装调试

a. 我司技术人员协助客户进行设备的安装调试货物抵达买方交货现场后，我司工程师对设备安装调试进行视频技术指导，并协助客户完成设备的安装调试技术指标测试培训及交付等工作

b. 远程安装调试必须在合同规定的期限内完成合同规定的所有设备均由我司负责对接并完成安装调试设备安装调试完成后，客户应进行设备自检，确保各项技术指标符合技术要求

c. 对于需要现场安装和培训的客户，客户需承担往返调试现场的交通费用，技术人员服务费为每天800元，自我司出发至返回计算（即现场服务时间+往返交通时间）

2. 包装运输

a. 标准包装，适合长途运输，防潮防锈防震

b. 运输方式：公路运输，运输责任按合同条款确定

c. 每个包装箱均附有详细的装箱单和质量证明书相关说明书及所有其他文件和资料均附于包装箱内

d. 交货地点为客户指定的地点

3. 培训

公司提供免费技术培训设备安装调试完成后，我公司技术人员将为贵公司操作人员提供不少于2天的技术培训，直至操作人员能够正常使用设备为止主要培训内容如下：

1) 数控切割机基础知识及原理；

2) 切割机的结构操作维护和保养；

3) 数控系统的电气原理操作编程及常见故障诊断；

4) 火焰等离子切割工艺；

5) 设备操作及日常维护；

6) 设备使用安全教育

4. 售后服务

1. 设备验收合格后，整机保修期为一年保修期内系统如出现任何问题，我公司技术工程师将随时提供电话或视频服务

2. 设备保修期内，凡因设备自身质量问题造成的损坏或损毁，我公司负责免费提供配件更换及维修服务配件运输费用由客户承担，常规耗材（如电极喷嘴，割枪等）及用户违规操作造成的事故除外

3. 我公司对所提供的产品提供终身维护服务，并随时提供设备日常咨询和指导保修期外，我公司仍为客户提供广泛且优惠的技术支持及备件供应

4. 我公司长期免费为客户储备经过我公司严格培训的高素质操作和维护技术人员，随时准备为客户服务，解决客户寻找技术人员的烦恼

5. 设备出厂后，我公司定期跟踪并记录用户使用设备的相关信息设备维修服务完成后，我公司将故障原因补救措施维修完成及恢复时间及日期报告需方

6. 我公司承诺及时告知需方软件升级情况，并免费提供软件升级服务

7. 我公司定期安排技术人员对用户进行免费技术回访
