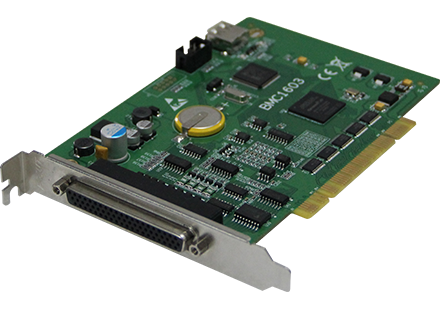

FSCUT1000低功率激光切割系统

FSCUT1000系列是一款适用于小功率范围应用的低成本光纤激光切割解决方案。 FSCUT1000是FSCUT2000系统的简化版，它集运动控制和高度控制单元于一体，是一款高性价比的激光切割控制系统。

状态：

数量：



询价加入询价篮

型号：
FSCUT1000
产品品牌：
FRIENDESS

产品描述

技术数据

模型

FSCUT1000

控制卡

BMC1603

输入输出端子板

BCL4562

电机控制信号

X/Y1/Y2轴脉冲输出，最大频率3MHz

Z轴模拟输出，-10~+10V

X/Y/Z轴接入编码器反馈，最大采样频率10MHz

专用输入

6个限位输入：X/Y1/Z轴+/-限位

通用输入

6路输入：低电平有效，支持NO和NC；

软件

CypOne激光切割控制软件

接口类型

32位PCI总线，132MB/S

电源

24V直流/2A

工作环境

温度：0-55℃

湿度：5%-95%（无凝露）

专用输出

2路DA输出：0~10V，50mA

1路PWM输出：5V/24V可选，精度50KHz（0.1%）

公共输出

8路输出：继电器输出，30V DC/5A

好处

切割技术

支持2阶段穿孔技术。

支持锐科、麦克斯、玛氏等国产激光品牌。

支持飞切、蛙跳、自动调焦、双梭功能。

不支持找工件边缘、自动套料等高级功能。

不支持先进的工艺功能，包括冷却点、尖头工件环路、折弯余隙等。

控制性能

轨迹精度0.05mm，位置精度0.01mm。

最大切割速度100m/min，最大行走速度100m/min。

最大加速度1G。

不支持双驱龙门位置误差报警和丝杠螺距误差补偿。

回原点过程中捕捉限位信号。
