等离子切割工艺表
华远120
应用条件：
电源：3P380V ，线径：国标6平方，气压：0.45—0.6MPa，流量：60I/MIN，冷却方式：风冷，地线：50平方
板厚MM | 切割电流A | 喷嘴 | 气压MPa | 穿孔时间S | 切割高度 | 切割速度 | 弧压 |
2 | 60 | 1.2 | 0.5 | 0.3 | 3-5 | 5000 | 115 |
5 | 70 | 1.2 | 0.5 | 0.5 | 3-5 | 2000 | 120 |
10 | 80 | 1.5 | 0.5 | 1.5 | 5-8 | 1100 | 135 |
12 | 85 | 1.6 | 0.5 | 2.0 | 5-8 | 900 | 140 |
15 | 95 | 1.6 | 0.6 | 3.5 | 5-8 | 750 | 145 |
20 | 120 | 1.9 | 0.6 | 5.0 | 5-8 | 500 | 155 |
华远200
应用条件：
电源：3P380V ，线径：国标10平方，气压：0.45—0.6MPa，流量：60I/MIN，冷却方式：水冷，地线：50平方
板厚MM | 切割电流A | 喷嘴 | 气压MPa | 穿孔时间S | 切割高度 | 切割速度 | 弧压 |
4 | 70 | 1.3 | 0.5 | 0.5 | 3-5 | 2500 | 120 |
6 | 80 | 1.5 | 0.5 | 1.0 | 3-5 | 2000 | 125 |
10 | 100 | 1.5 | 0.5 | 1.5 | 5-8 | 1500 | 135 |
16 | 160 | 1.9 | 0.6 | 1.6 | 5-8 | 1000 | 145 |
20 | 170 | 2.1 | 0.6 | 2.2 | 5-8 | 800 | 150 |
25 | 200 | 2.1 | 0.6 | 2.5 | 5-8 | 650 | 160 |
华远300
应用条件：
电源：3P380V ，线径：国标16平方，气压：0.45—0.6MPa，流量：60I/MIN，冷却方式：水冷，地线：50平方
板厚MM | 切割电流A | 喷嘴 | 气压MPa | 穿孔时间S | 切割高度 | 切割速度 | 弧压 |
6 | 90 | 1.5 | 0.5 | 0.8 | 3-5 | 2000 | 130 |
10 | 100 | 1.5 | 0.5 | 1.0 | 3-5 | 1400 | 135 |
14 | 120 | 1.5 | 0.5 | 1.5 | 5-8 | 1100 | 145 |
18 | 160 | 1.5 | 0.5 | 1.7 | 5-8 | 1000 | 150 |
25 | 250 | 1.9 | 0.5 | 2.2 | 8-10 | 800 | 160 |
30 | 280 | 2.1 | 0.5 | 2.5 | 8-10 | 700 | 170 |
35 | 300 | 2.8 | 0.5 | 3.0 | 8-10 | 700 | 180 |
华远400
应用条件：
电源：3P380V ，线径：国标25平方，气压：0.45—0.6MPa，流量：60I/MIN，冷却方式：水冷，地线：50平方
板厚MM | 切割电流A | 喷嘴 | 气压MPa | 穿孔时间S | 切割高度 | 切割速度 | 弧压 |
8 | 100 | 1.5 | 0.5 | 1.0 | 3-5 | 1800 | 135 |
12 | 120 | 1.5 | 0.5 | 1.2 | 3-5 | 1200 | 135 |
16 | 150 | 1.5 | 0.5 | 1.5 | 5-8 | 1100 | 145 |
20 | 200 | 1.9 | 0.5 | 2.0 | 5-8 | 900 | 155 |
30 | 250 | 2.1 | 0.5 | 2.5 | 8-10 | 700 | 170 |
40 | 350 | 3.2 | 0.5 | 3.0 | 8-10 | 600 | 190 |
45 | 380 | 3.4 | 0.5 | 3.5 | 8-10 | 500 | 200 |
50 | 400 | 3.4 | 0.5 | 4.0 | 8-10 | 450 | 200 |
要求：
压缩空气打气泵稳定气压保证在0.6MPa以上，配备油水分离器，长气路管道输气时，机器端配备储气罐0.5方以上，每天机器排水阀排水一次，电极，喷嘴，保护帽及时更换，定期清理设备部件上的粉尘。

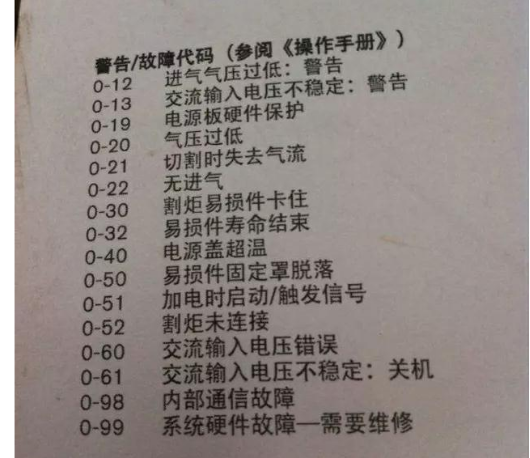

海宝电源报警代码含义
九圣等离子电源用户配置条件
用户现场等离子安装所需配置条件：
序号 | 气源 | CUT-100 | CUT-130 | CUT-200 | 备注 |
1 | 电源 | 50HZ/3~380V±10% | 50HZ/3~380V±10% | 50HZ/3~380V±10% | 误差偏大需配 稳压器 |
63A空气开关 | 100A空气开关 | 120A空气开关 | |||
电源线大于 6平方×3相 | 电源线 10平方×3相 | 电源线 16平方×3相 | 国标线 | ||
2 | 气源 | 1m³/1Mp气泵 | 1m³/1Mp气泵 | 1m³/1Mp气泵 | 螺杆机更好 |
落地式气水分离器1只 | 落地式气水分离器1只 | 落地式气水分离器1只 | 冷干机更好 | ||
内孔直径8mm氧气管 | 内孔直径8mm氧气管 | 内孔直径8mm氧气管 | 直径不能偏小 | ||
3 | 水源 | / | / | 最低标准 纯净水 | 室外气温低于 0℃更换防冻液 |
4 | 切割地线 | ≥25mm² | ≥35mm² | ≥50mm² | 如果需要加长 |
5 | 工作气压 | 0.4Mp | 0.45Mp | 0.5Mp | 在试气状态下 |
警告！严禁等离子电源切割地线连接在数控机床横梁上，必须可靠固定到切割平台。
