铝合金焊接为什么这么难？

铝合金焊接为什么这么难？ 从传统电弧焊到激光焊，一篇讲清楚 在工业制造领域，铝合金因其重量轻、强度高、耐腐蚀性好，被广泛应用于新能源汽车、轨道交通、航空航天、3C 电子等行业。但与此同时，铝合金也被公认为**“最难焊的金属材料之一”**。

与碳钢、不锈钢相比，铝合金在焊接过程中更容易产生变形、气孔、裂纹等缺陷，对焊接设备和工艺提出了更高要求。本文将从铝合金焊接难点出发，系统介绍传统焊接工艺要点，并重点解析激光焊在铝合金焊接中的优势与特点。

一、铝合金焊接到底难在哪？

1️⃣ 导热快、膨胀大，极易变形 铝合金的导热率约为钢材的 1～3 倍，焊接时升温快、散热也快。同时，其线膨胀系数大、耐高温性能较差，焊接过程中非常容易产生焊接变形，尤其是在薄板焊接中表现得尤为明显。

2️⃣ 容易焊穿、产生裂纹 铝合金熔点低，随温度升高强度迅速下降，焊接时稍有不慎就可能出现焊穿、塌陷或热裂纹，焊接工艺窗口相对较窄。

3️⃣ 气孔问题突出 在焊接熔池中，铝对氢的溶解能力较强。如果氢气在焊缝凝固前未能及时逸出，就会在焊缝内部形成气孔，严重影响焊缝的致密性和力学性能。

4️⃣ 氧化膜“顽固难除” 铝极易氧化，其表面会迅速形成一层致密的三氧化二铝（Al₂O₃）氧化膜，熔点高达 2000℃以上，远高于铝本体的熔点。一旦氧化膜未被有效清理，将直接影响焊缝熔合质量。

5️⃣ 熔池稳定性差 铝合金在熔化状态下表面张力小、流动性强，焊接过程中容易出现塌陷、咬边、成形不良等问题，同时焊后接头区域还存在一定的软化现象。

二、传统铝合金焊接的关键工艺要求

1️⃣ 焊接设备：脉冲 MIG 是基础 在采用 MIG 焊焊接铝合金时，焊机应具备单脉冲或双脉冲功能，其中双脉冲焊接效果最佳。

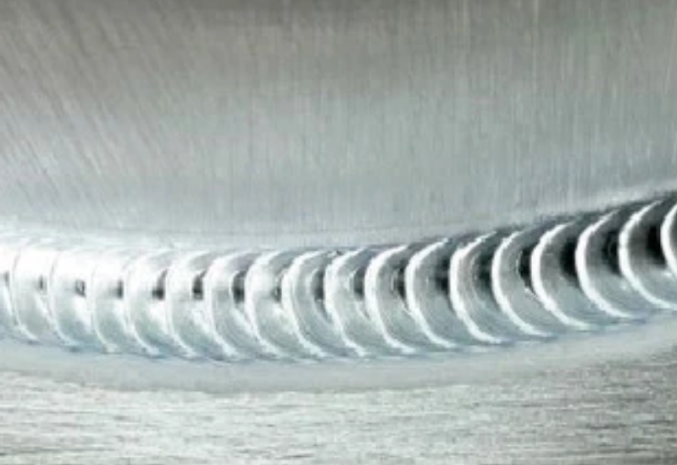

双脉冲通过低频脉冲调制高频脉冲，使焊接电流在峰值与基值之间周期性切换，从而形成规则、美观的“鱼鳞纹”焊缝。

调节低频脉冲频率 → 控制鱼鳞纹间距

调节低频脉冲峰值 → 改变熔池搅动和焊接熔深

合理的双脉冲参数有助于减少气孔、降低热输入、防止变形并提升焊缝强度。

2️⃣ 焊前清理是“硬性要求” 必须彻底清除油污、水分和杂质

可使用丙酮清洗焊接区域

厚板铝材建议先用钢丝刷去除氧化膜，再进行清洗

3️⃣ 焊丝选择要匹配母材 铝镁焊丝：仅适用于铝镁合金

铝硅焊丝：适用范围更广，可用于铝硅合金及部分铝镁合金

焊丝成分应尽量接近母材，以保证焊缝性能。

4️⃣ 厚板预热，收弧填坑 对于较厚的铝合金板材，应进行适当预热，防止焊不透；收弧时需采用小电流填坑，避免弧坑裂纹。

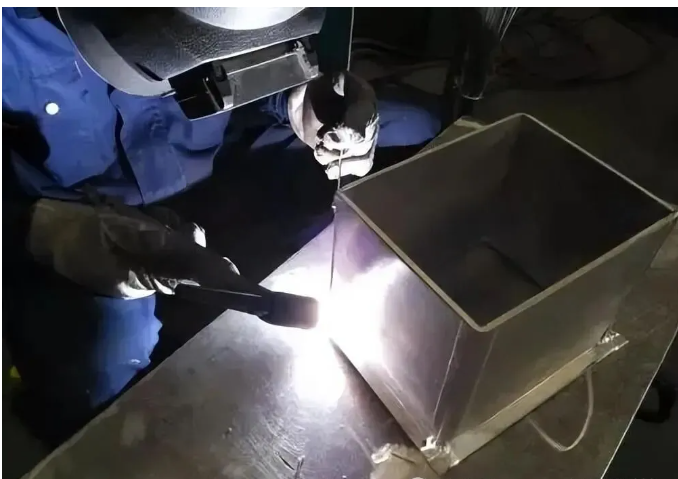

5️⃣ TIG 焊需使用交直流 铝合金 TIG 焊通常采用交直流氩弧焊机：

正向电流用于清理氧化膜

反向电流用于稳定焊接

三、为什么越来越多铝焊开始选择激光焊？ 随着制造业向高质量、高效率、自动化方向发展，激光焊接正在成为铝合金焊接的重要选择。

1️⃣ 热输入小，焊接变形显著降低 激光焊能量密度高、作用时间极短，焊接热影响区非常小：

焊后变形明显小于 MIG / TIG

尤其适合薄板、精密结构件焊接

对尺寸精度和外观要求高的产品优势明显

2️⃣ 焊接速度快，效率高 激光焊属于高能束焊接工艺：

焊接速度远高于传统电弧焊

非常适合机器人、自动化产线

在新能源汽车、电池托盘、铝型材结构中应用广泛

3️⃣ 焊缝窄而美观，后处理少 激光焊焊缝窄、深、成形均匀：

飞溅少甚至无飞溅

焊后基本无需打磨

非常适合外观件和高端装备制造

4️⃣ 熔深大，中厚板优势明显 在合适功率下，激光焊可形成稳定的深熔焊：

单道焊即可获得较大熔深

减少多层多道焊

焊缝一致性和可靠性更高

5️⃣ 气孔与裂纹更易控制 激光焊熔池小、凝固快，配合合理参数和保护气体：

氢气滞留时间短

气孔倾向降低

焊缝组织细化，裂纹风险减小

6️⃣ 对氧化膜“更有突破力” 虽然铝氧化膜熔点极高，但激光焊瞬时能量密度大：

可快速熔穿氧化膜并形成熔池

对表面状态的工艺适应性更强

焊前清理仍重要，但容错性更高

四、激光焊铝合金的注意事项 铝对激光反射率高，需合理选择功率和光斑

对装配精度和焊缝间隙要求较高

仍需使用氩气或氦气进行保护

结语：总体来看，铝合金焊接难度高，但并非不可控。 在传统 MIG / TIG 工艺成熟应用的基础上，激光焊凭借热输入小、变形低、效率高、焊缝质量稳定等优势，正在成为铝合金焊接的重要发展方向。

对于追求高质量、自动化和高一致性生产的制造企业来说，激光焊正在从“可选方案”逐步走向“主流工艺”。
